氣體介質條件下的熱電偶動態特性

摘要:針對熱電偶動態特性的評估問題,實現熱電偶測試性能評估與氣體介質條件的匹配,開展了氣體介質條件下熱電偶動態特性研究。通過對傳統激波管的結構和功能改造,設計了動態氣體溫度校準裝置，開展了動態溫度校準標準信號溯源方法的研究,建立了熱電偶動態數學模型,實現了熱電偶動態特性的定量描述和試驗驗證。動態校準試驗結果表明:基于傳統激波管改造的動態氣體溫度校準裝置可以產生頻域覆蓋范圍寬、階躍幅值穩定的標準溫度信號,基本可以覆蓋常規溫度傳感器的動態校準需求;所采用的動態建模方法可以較為正確地評估熱電偶動態模型的階次和參數。經實驗驗證,建立的熱電偶 動態數學模型響應與實際響應信號的相關系數可以達到0.9967,基本可以滿足熱電偶動態特性評估的工程需要。
       熱電偶是工業領域通用溫度傳感器,具有動態特性好、精度高、成本低等優點。常被應用于動態溫度測量工況。為了提高動態溫度測量數據的可靠性和有效性,需要對熱電偶的動態特性進行評估。動態特性評估通常是基于動態校準裝置實現的。常用的熱電偶動態校準裝置有水浴油浴裝置、激光階躍校準裝置、電加熱校準裝置等[”。校準裝置介質條件對于接觸式測溫傳熱過程具有重要影響,如果熱電偶實際工況介質與校準介質不一致,得到的動態性能評估結果與工程實際可能存在巨大差異。對于氣體介質動態溫度校準裝置,具有代表性的是熱風洞動態校準設備。該設備具有流場溫度穩定,溫度上限值高等優點,對于氣體介質條件下熱電偶動態特性評估提供了持續、可靠的校準標準信號源，基本可以滿足常規溫度傳感器的動態校準需求。但該裝置采用物理彈射方式實現標準信號階躍過程,該方法上升時間相對較長，無法實現高頻響溫度傳感器的動態校準。此外,進行動態溫度校準時,熱風洞若采用開口試驗段,受環境溫度對于激勵溫度信號幅值和上升過程的傳熱干擾,直接影響到動態校準數據質量。
       為了解決現有氣體介質動態溫度校準裝置介質匹配、標準信號發生和溯源等問題,結合激波管原理,研制了氣體介質條件下熱電偶動態校準裝置,并對動態溫度校準標準信號的溯源方法進行了研究。以此為基礎,進行了熱電偶動態特性評估研究。研究結果對于氣體介質條件下熱電偶動態特性的正確評估具有參考意義。
1動態氣體溫度校準裝置
       校準裝置是進行校準活動的物質基礎,需要滿足的兩個前提條件是標準信號發生和標準信號可溯源。其中,動態校準標準信號要求其頻域范.圍能夠覆蓋被校準測試系統的頻域范圍叮。動態氣體溫度校準裝置的研制主要圍繞動態溫度激勵信號的發生和動態激勵信號的溯源兩方面展開。
1.1動態溫度校準標準信號發生
       氣體動態溫度校準標準信號發生具挑戰性的是可以產生上升時間較小的幅值階躍過程。由于氣體分子稀薄,通過傳熱的方式,難以產生較快的階躍溫度變化。本論文采用氣體壓縮的方式實現溫度上升,具體是利用激波管產生的激波壓縮氣體，使得氣體溫度產生瞬時階躍變化實現標準信號的發生,而該過程在數學上公認地作為理想階躍來處理10-11,由此產生的溫度信號可以滿足動態校準對于激勵信號頻域覆蓋的要求。
       激波管本質而言是一個被膜片隔開的管子，一端可以是開口或者閉口,另一-端為閉口。在閉口段充滿高壓氣體,為激波運動提供驅動力。當膜片兩端的壓力差達到膜片臨界壓力值(實現破膜的最低壓力值),膜片自然破裂,同時產生向膜片下游端運動的激波[12]?；趥鹘y激波管產生的溫度變化過程，并不是一個理想的階躍過程[13],由于高壓段產生稀疏波的影響，氣體在被激波壓縮產生瞬態階躍過程后,會(huì )有一個溫度下降的過程。而且僅可以持續亳秒級的溫度變化過程,對于常規熱電偶而言,無法產生有效激勵。無法滿足標準信號對于幅值穩定過程的要求。
       由此,本論文對激波管高壓段和低壓段進行了改造設計,目的是實現標準信號在激波壓縮溫.度變化過程后可以產生幅值持續穩定的溫度信號,從而滿足標準信號對于幅值穩定過程的要求。
1.1.1動態氣體溫度校準裝置高壓段設計
       為了實現上述目的,通過對激波管的高壓段改造,使得校準裝置在激波過程結束后轉入持續穩定的高溫氣流發生過程。一方面通過激波壓縮特性滿足了標準信號的頻域覆蓋要求,另一方面通過持續穩定高溫氣流發生過程滿足了常規溫度傳感器對于校準持續時間和標準信號幅值穩定性的要求。

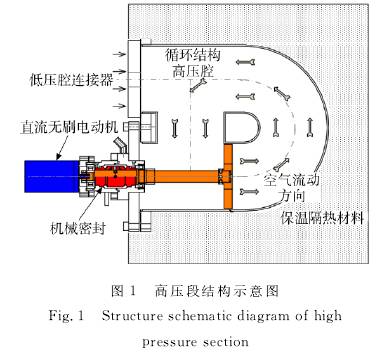

       高壓段結構改造具體采用了循環腔體結構，在腔體內部安裝了電加熱器和軸流風機,通過軸流風機和電加熱器的綜合作用,實現腔體內氣體循環加熱,從而在腔體內產生溫度均勻的高溫氣體。為了保證加熱效率和防護安全，在高壓段外裏覆有保溫絕熱層。高壓段氣體保持高壓,低壓段氣體通過真空泵調節低壓段壓力,控制膜片自然破裂,同時由高低壓段壓差驅動氣體在低壓段內的持續流動。由于高壓段內為溫度均勻的高溫氣體，因此在低壓段內可以產生幅值穩定、作用持續的氣流溫度,從而滿足標準信號對于幅值穩定過程的要求。結構示意圖如圖1所示。

1.1.2動態氣體溫度校準裝置低壓段設計

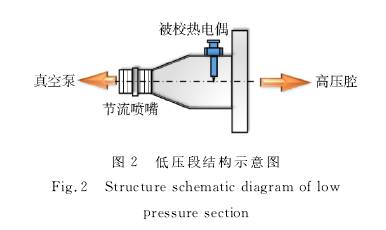

       低壓段設計目的是為了滿足傳感器動態校準對于標準信號幅值穩定性的要求。因此,與傳統激波管低壓段設計理念和結構存在較大差異。低壓段截面積設計遠小于高壓段,一方面可以使得自然破膜后高壓段內氣體在低壓段流動持續較長時間,另一方面可以減小高壓段內產生稀疏波對于激波壓縮階躍過程溫度變化幅值的影響。低壓段結構示意圖如圖2所示。被校準熱電偶安裝在低壓段側壁上。在低壓段下游出口位置安裝有節流噴嘴,實現低壓段內流速的控制。節流噴嘴另一側與真空泵連接。

1.2動態溫度校準標準信號溯源

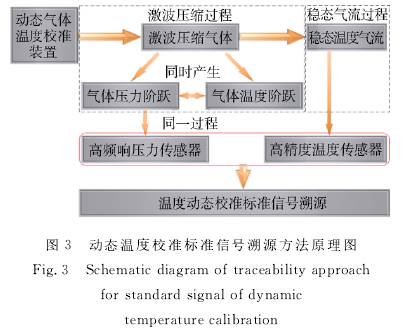

       動態溫度校準標準信號溯源包括幅值階躍過程和幅值穩定過程的評估。由于溫度傳感器動態特性的局限，標準信號階躍過程的評估是難點。幅值階躍過程的實現是基于激波原理，激波是一個厚度與分子平均自由程同量級的區域,激波壓縮產生的溫度、壓力階躍變化被認為是不同量綱、同時進行、同一變化過程[13-16],因此,幅值階躍過程，可以通過高頻響壓力傳感器對同過程的溫度變化進行定量評估。而幅值穩定過程的評估為穩態過程,可以通過精度高溫度傳感器對其進行定量評估。高頻響壓力傳感器的動態性能參數和高精度溫度傳感器穩態響應可以基于行業校準規范或國家計量標準進行溯源。綜上,通過高頻響壓力傳感器與高精度溫度傳感器響應信號信息融合實現動態溫度校準標準信號的溯源，原理圖如圖3所示。

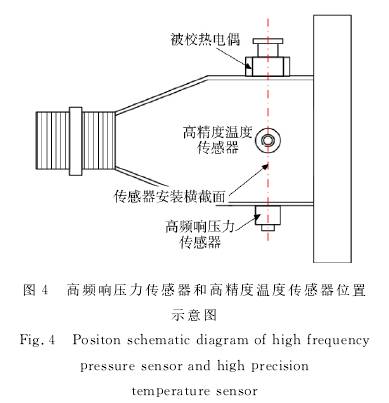

       高頻響壓力傳感器與精度高溫度傳感器以及被校熱電偶均安裝于低壓段同一橫截面處。其中,高頻響壓力傳感器安裝于低壓段側壁上,感應端面與低壓段內壁平齊,實現對標準信號值階躍過程進行評估。精度高溫度傳感器與被校熱電偶的敏感頭盡可能靠近,即對同一物理點進行測試,實現對標準信號幅值穩定過程的評估。高頻響壓力傳感器和精度高溫度傳感器位置示意圖如圖4所示。

2熱電偶動態特性分析
       鎧裝熱電偶是由金屬套管、絕緣陶瓷以及熱電偶絲組成的套管熱電偶。鎧裝熱電偶外部封裝通常是不銹鋼管(熱工測試技術),其內部填充有電熔MgO絕緣的熱電偶絲,三者經過組合加工,由粗管坯拉逐步制成為絕緣層十分致密的、堅實的組合體。其常見的結構包括露端型、接殼型以及絕緣性結構,結果形式如圖5所示。

       鑒于本論文研究方向,采用露端型結構熱電偶。熱電偶置于高溫氣體流場中,由于封裝外殼溫度對于熱電偶絲溫度具有輻射和導熱因素的影響，熱電偶動態特性會(huì )呈現相較于1階系統更為復雜的特性。

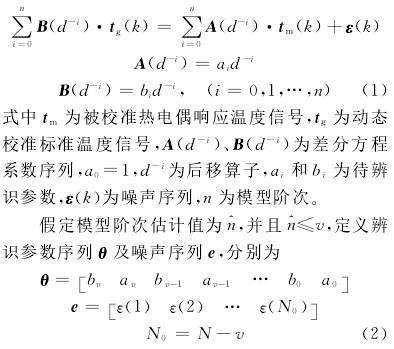

      采用同時辨識模型參數和階次的方法,對鎧裝熱電偶動態模型階次進行驗證,并對動態模型參數進行辨識。對于熱電偶測試系統而言,為單輸入單輸出線性定常系統,其差分方程模型可以表示為。

       式中θ為辨識參數序列,e為觀測噪聲序列,N為tm和tg的數據長度,N0、?是正整數,其中v為估計階次上限值.。
       式(1)可進一步轉換為.


       由最小二乘理論,當系統響應噪聲ε(k)為白噪聲時,由系統辨識方法得到的待辨識參數為無偏估計,當ε(k)為自相關的隨機過程,由系統辨識方法計算的待辨識參數則是有偏的[25]。對于熱電偶測試過程而言,溫度響應噪聲信號可以認為是白噪聲序列,因此,基于最小二乘法辨識模型參數為無偏估計。
3試驗結果

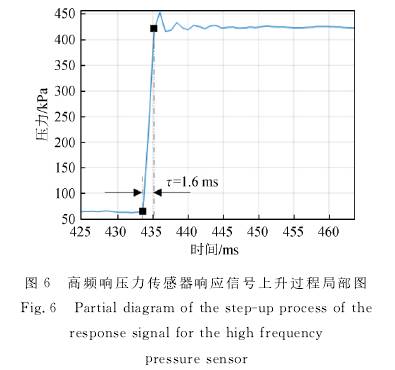

       動態校準試驗中,溯源環節采用固有頻率380kHz高頻響絕壓傳感器和測試精度為±0.3℃的精度高溫度傳感器。被校熱電偶采用K型熱電偶,被校熱電偶響應信號與采集系統之間接入精度為0.1%的50倍隔離放大器,采樣頻率為150kHz。破膜時,高壓段內溫度為378℃,高壓段內壓力為258kPa,節流噴嘴控制體積流量為64L/1min。高頻響壓力傳感器時域響應.上升過程如圖6所示。

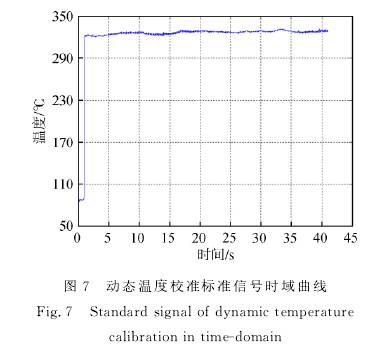

       由圖6可以得到,壓力信號上升時間τ=16ms。將高頻響壓力傳感器響應信號上升過程和精度高溫度傳感器響應信號穩值過程進行信息融合處理,可得動態溫度校準標準信號時域曲線如圖7所示。

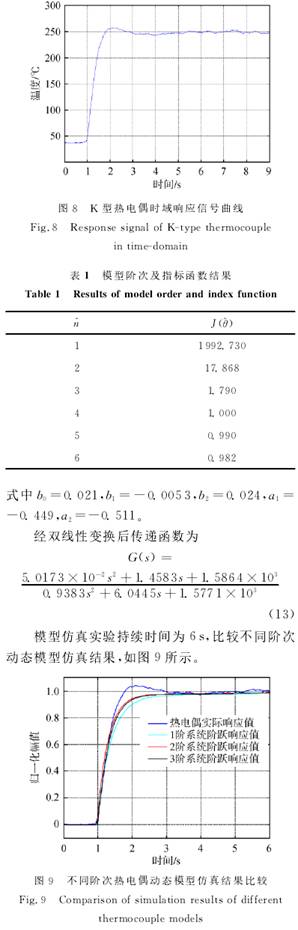

K型熱電偶時域響應信號波形，如圖8所示。
       由動態溫度校準標準信號和K型熱電偶時域響應信號,建立熱電偶差分方程模型?；贖ouseholder算法,計算指標函數結果如表1所示。
       由表1分析得:當n≥2時,J(?)變化趨勢較為緩慢,故可以得到模型階次估計值n=2。進而計算2階差分方程模型待辨識參數,可得離散傳遞函數為


       由圖9可以看出,2階模型與3階模型響應曲線較為相近,1階系統吻合度相對較差。由不同階次熱電偶動態系統與實際響應信號的相關系數,對不同系統仿真效果進行定量評估。1階、2階及3階系統與實際響應信號的相關系數分別為.R1=0.9824,r2=0.9967,r3=0.9958,因此可知2階系統仿真結果與實際響應曲線最為接近,與前述內容分析結果一致。
4結論
       熱電偶動態特性研究需要基于可靠、可溯源的動態溫度校準裝置實現。本論文基于傳統激波管的改造,實現了動態溫度校準標準信號的發生，基于高頻響壓力傳感器和精度高溫度傳感器響應信號的信息融合,實現了動態溫度校準標準信號的溯源。結果表明:動態溫度校準裝置可以產生較為理想的動態溫度校準標準信號且滿足可溯源性要求。以K型熱電偶為被校準對象，開展了動態校準實驗，建立了K型熱電偶動態數學模型,動態校準實驗結果表明,所建立的熱電偶動態模型合理可靠。本論文提出的動態溫度校準裝置和熱電偶動態特性研究方法,對于氣體介質條件下溫度傳感器的動態特性評價提供了有益的探索與嘗試。
