基于實時時間常數的熱電偶動態誤差校正

摘要:根據熱電偶的響應特性,利用采樣點的溫度數據,采用在線式實時處理算法,能較正確地求解出熱電偶使用時刻的時間常數。而且利用相關的算法,可較大幅度的減小測量的動態誤差,并且縮短測量時間。
0引言
　　熱電偶作為一種測溫傳感元件,被廣泛地應用在工業現場。由于熱接點具有一定的熱容量,熱接點從介質中吸收熱量后,加熱自身、使溫度提高到穩定值需要一定的時間。即熱接點的溫度變化,在時間上總是滯后于被測介質的溫度變化。熱電偶的這種現象稱為熱慣性,這種由于熱慣性引起的偏差值,稱為動態響應誤差，亦稱動態誤差。由于動態誤差的存在,影響了測量精度,使控制系統的實時性較差。時間常數是反映熱電偶傳熱特性的一個重要參數,動態誤差的大小與時間常數有關。當時間常數已知時，可以實時利用相關算法計算出被測溫度值。時間常數的大小與感溫材料的構造、熱電偶的幾何尺寸等物理特性有關，可以由經驗公式給出,也可以利用實驗方法測得，但這些方法主要不足之處表現為時間常數是依次離線獲得的。同--型號的不同熱電偶、同一熱電偶的不同使用時期，其時間常數均不相同。在一些特殊的應用中,熱電偶為防腐蝕、防氧化等還加有保護套,此時熱電偶時間常數會(huì )發生較大改變。因此,時間常數并不是一固定值,這給測量結果帶來較大誤差。采用在線實時計算時間常數的方法,在不改變原測量電路的情況下，能夠使整套系統的誤差降低。以下就熱電偶時間常數的實時求解方法進行分析。
1求解的基本思想
1.1熱電偶響應特性

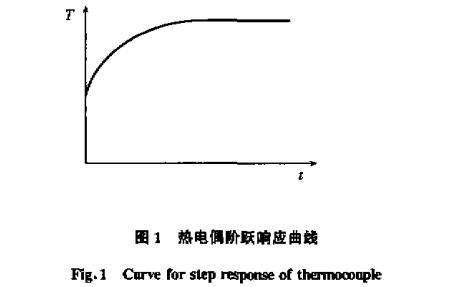

　　理論和實踐表明,熱電偶從常溫下突然插人被測介質,其響應為階躍響應，響應過程如圖1所示。

　　圖1表明,熱電偶近似于--階慣性環節,其響應過程可用下式描述;

　　式中t為響應時間;T0為熱接點的初始溫度;T為介質溫度;T(t)為熱接點的溫度;τ為熱電偶的時間常數。
　　大量的實踐表明,當時t≥5τ,可視為T(mén)(t)=T。
　　式(1)中,第一項等于輸人量,即被測溫度;第二項為動態誤差。即輸人量與響應曲線在垂直方向上之差。τ值越大,則達到實際值T的時間愈長，動態誤差就愈大。

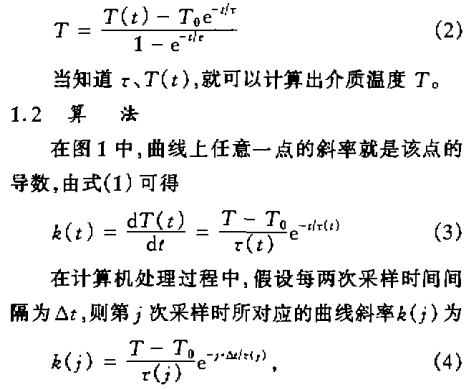

　　由式(1)可得

式中τ(j)為在j·△t時刻系統的時間常數。
　　由于式(1)是熱電偶響應特性的近似值，與其實際響應特性略有偏差,但可以認為兩連續采樣點所對應的時間常數滿足
τ(j}≈τ(j一1)≈τ.

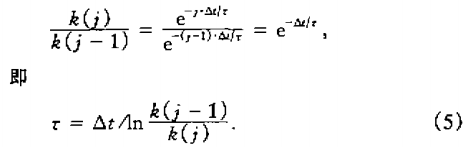

由式(4)得

1.3斜率的計算
　　由于熱電偶的時間常數未知，無法利用式(4)計箅斜率。在計算機處理過程中,響應曲線是按固定周期采樣而生成的,是離散信號,因此采用差分的方法實現微分。利用差分的方法求微分得

　　這是一個巴特沃斯濾波器,取n=2,構成的低通二階濾波器,以滿足需要。PF(j)為第j次的采樣值,F(j)=T(j.△t)。在這里Ci的大小不會(huì )影響最后求得的r的結果，只是影響熱電偶的頻率特性。為滿足熱電偶的頻率特性要求,可根據需要選擇不同的Ci的值，這里取C1=0.257,C2=0.371。
2誤差分析
　　由式(5)可知,時間常數與曲線斜率的變化有關。

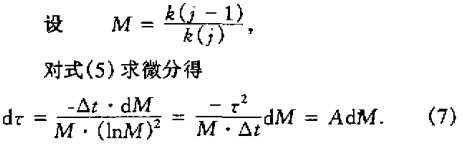

　　為了提高測量速度，采樣周期取得很短，即△t《τ,則|A1》1.所以由式(7)可知,斜率的微小變化將引起時間常數的較大偏差。鑒于曲線斜率是單調連續的,其相鄰兩點的斜率比是常數。在實際測溫過程中,計算連續各點斜率比,并對所得的數據進行防脈沖干擾的滑動平均濾波處理'，最后得到一個較穩定的斜率比。利用這義穩定的斜率比去計算時間常數,此時所得的時間常數具有較強的實時性。
　　計算出時間常數后,參考熱電偶所測的實時溫度值，利用式(2),就可以“預測”出被測介質的溫度值。
3應用實例

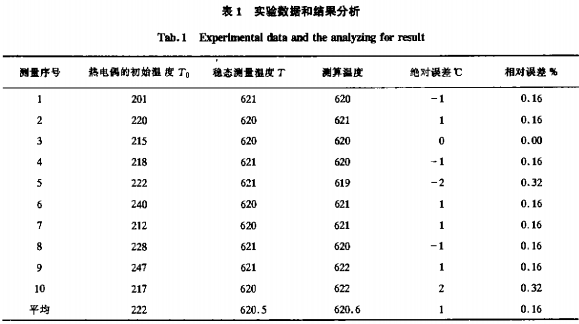

　　在建筑裝飾材料的制備過程中，經常會(huì )用到工業窯爐,其作用是讓陶瓷制品在高溫下燒結成型。在生產過程中,不同的時間段窯爐溫度的變化率不同。所以,工業窯爐是否實現實時溫控對制備的產品質量有較大的影響。在應用中采用鎳鉻一鎳硅熱電偶作為傳感元件采集溫度信息,該熱電偶直徑約10mm,時間常數近似為20s。若采用熱電偶直接測量,要使熱電偶輸出穩定,每次測溫時間約為100~120s。既浪費了測量時間,同時動態誤差又很大。在采用基于實時時間常數的熱電偶動態誤差校正方法時，為了使熱電偶的輸出盡可能接近理想特性,在測量過程中,需先讓熱電偶充分冷卻,再進行下一次測量。由于熱電偶的階躍響應在低溫階段與指數規律相差甚遠，在采樣時初始測量點的溫度(熱電偶的初始溫度)選擇在200℃以上。表1中的數據是在工業窯爐的現場實測和利用算法測算所得的。

　　在現場實測時,每次測溫時間為100~120s,測算時每次測溫時間為20~30s。從表1可知,利用這種實時計算時間常數進行測算的方法,不僅“預測”誤差較小，而且可以明顯地縮短了測溫時間。使熱電偶不至于因長時間接觸高溫而縮短使用壽命。
4結束語
　　所述方法,可以方便地在線實時求解時間常數。在測量精度要求不太嚴格的情況下,可以利用相關;公式進行測算,使測溫時間大大縮短;情祝特殊的時候,還可以進行超標的檢測,如利用常用的熱電偶去測量超過其量程的介質溫度。由于存在測量精度、測量時間和測量環境等方面因素的影響,所以,通過，權衡利弊可知,這種基于實時時間常數的熱電偶動態誤差校正方法有較大的性能價格比，因而具有廣泛的應用。
