不同退火工藝對貴金屬熱電偶熱電性能的影響

摘要:熱電偶的熱處理狀態對其測溫及檢定至關重要。依照國家標準，偶絲在測量前需進行通電退火來保證其測溫正確性，而工業生產上常采用箱式爐退火成半硬態產品或按照客戶需求出廠未退火的硬態產品。本文以同名極比較法分別測量了通電退火、箱式爐退火及未退火狀態下的S型熱電偶、R型熱電偶和B型熱電偶的熱電動勢，對比研究了不同退火工藝對貴金屬熱電偶熱電性能的影響。結果表明，經通電退火的熱電偶的熱電動勢在允差范圍內時，采用箱式爐退火后退火不充分，導致S型和R型熱電偶的熱電動勢偏低，而B(niǎo)型熱電偶的熱電動勢偏高。
1引言
       貴金屬熱電偶具有測溫精度高、穩定性好、測溫溫區寬、使用壽命長等優點，廣泛應用于鋼鐵、冶金、石油化工、玻璃纖維、電于電工、航空航天等領域1-61。在目前國際電工委員會(huì )(IEC)頒布的貴金屬熱電偶型號中，常用的是S型(PtRh10/Pt)、R型(PtRh13/Pt)、B型(PtRh30/PtRh6)3種貴金屬熱電偶，負板為鉑絲的S型和R型熱電偶被稱為單鉑銠熱電偶，正負板均為鉑銠合金絲的B型熱電偶被稱為鉑銠熱電偶。
        依據JJG141-2013《工作用貴金屬熱電偶》檢定規程，測量前的退火無論對于新制的或使用中的熱電偶都是必須進行的過程(8],是為丁讓偶絲重組在拉拔過程中被破壞的晶粒結構、消除其加工應力產生的晶格畸變、揮發表面雜質、使成分均勻擴散、改善金相組織達到穩定狀態,以免熱電偶在使用過程中因金相組織發生變化而影響穩定性和精度I。然而大批量生產的熱電偶絲在出廠前，沒有足夠條件對所有產品都進行懸掛通電退火,而是通過箱式退火爐將整卷熱電偶絲退火成半硬態，有時也需按照客戶要求直接出廠未退火的硬態產品。為研究不同退火工藝對不同型號貴金屬熱電偶熱電性能的影響，為貴金屬偶絲的出廠及使用狀態提供指導，本文以同名板比較法進行J系統的對比性實驗,分別測量通電退火、箱式爐退火及未退火狀態下S型、R型和B型熱電偶的熱電動勢。
2實驗
2.1樣品制備
       試驗所采用貴金屬熱電偶絲，其采用純度99.95%的海綿鉑、99.95%銠粉通過配料、真空熔煉、鍛造、扎條、拉拔等工序制備得到o0.5mm的試驗樣品。
選取S型(PtRh10/Pt)、R型(PtRh13/Pt)、和B型(PtRh30/PtRh6)熱電偶各3支,將6支樣品分為.兩組分別以通電退火(編號為S-1、R-1、B-1)和箱式爐退火(S-2、R-2、B-2)進行處理，并與3支未退火的樣品(S-3、R-3、B-3)進行對比。
2.2退火方式
       在對貴金屬熱電偶進行熱電動勢測量之前，需進行通電退火處理。將清洗后的熱電偶絲懸掛在退火架上，調節電流使其在1100℃~1400℃持續退火1.5~3h,不同型號熱電偶的正負板熱電偶絲(φ0.5mm)的具體退火溫度和時間見國家標準GB/T16701-2010《貴金屬、廉金屬熱電偶絲熱電動勢測量方法》10]。而箱式爐退火處理控制在750℃~1100℃持續0.5h,與通電退火相比，其退火溫度更低、退火時間更短。
2.3對比實驗
       將不同處理方式的S型熱電偶(S-1、S-2、S-3)和R型熱電偶(R-1、R-2、R-3)通過同名板比較法在419.527℃.660.323℃.1084.62℃進行熱電動勢檢測;對B型熱電偶(B-1、B-2、B-3)通過同名板比較法在1100℃、1300℃、1500℃進行熱電動勢檢測。
3結果與討論
3.1S型熱電偶的結果分析

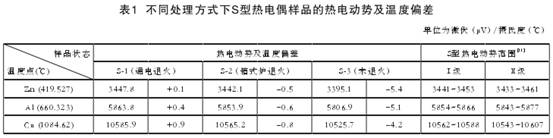

       三組不同處理方式的S型熱電偶樣品的配對熱電動勢和溫度偏差、以反對應溫度點I級和II級熱電動勢范圍要求1叫,如表1所示。.
      由表1可得，隨著樣品從通電退火到箱式爐退火到未退火，其配對熱電動勢越來越低，溫度偏差也越來越低。對照熱電動勢范圍可知，經通電退火的S型熱電偶，測得其熱電動勢在I級范圍內且偏上;當.僅進行箱式爐退火時,其熱電動勢值在I級范圍下限邊緣;當不進行退火處理時，其熱電動勢值遠低于II級范圍下限。
S型同名板的相對熱電動勢(以懸掛退火的樣品為參考)數據反變化趨勢如圖1所示。
       由圖1可得，隨著樣品從通電退火到箱式爐退火到未退火，正板SP(PtRh10)相對熱電動勢負向移動，而負板SN(Pt)的相對熱電動勢正向移動，因而其S型熱電偶的配對熱電動勢(由正板-負板得到)呈更大負向移動的趨勢。溫度越高趨勢越明顯，且退火對負板Pt的影響大于對正板鉑銠10的影響。

3.2R型熱電偶的結果分析

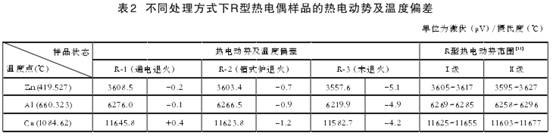

       三組不同處理方式的R型熱電偶樣品的配對熱電動勢和溫度偏差、以及對應溫度點I紙和I紙熱電動勢范圍要求叫，如表2所示。

        由表2可得，隨著樣品從通電退火到箱式爐退火到未退火，其配對熱電動勢越來越低，溫度偏差也越來越低。對照熱電動勢范圍可知，經通電退火的R型熱電偶，測得其熱電動勢在I紙范圍內;當僅進行箱式爐退火時，其熱電動勢值只能滿足II紙范圍;當不進行退火處理時，其熱電動勢值遠低于II紙范圍下限。

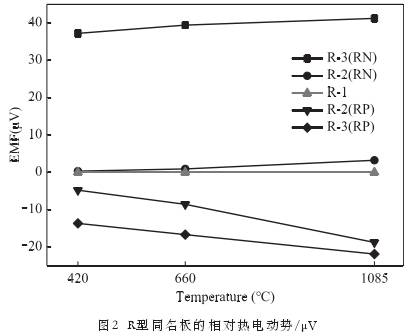

       R型同名板的相對熱電動勢數據及變化趨勢如圖2所示。

       由圖2得知，隨著樣品從通電退火到箱式爐退火到未退火，正板RP(PtRh13)相對熱電動勢負向移動，而負板RN(Pt)的相對熱電動勢正向移動，因而其R型熱電偶的配對熱電動勢呈更大負向移動的趨勢。溫度越高趨勢越明顯，且退火對負板Pt的影響大于對正板鉑銠13的影響。
3.3B型熱電偶的結果分析

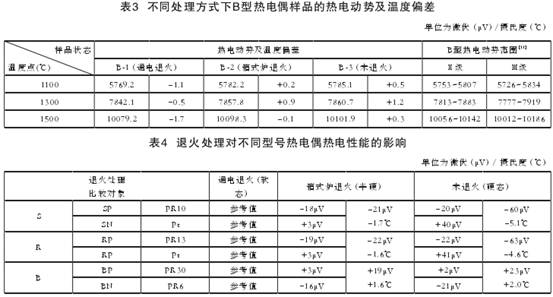

       三組不同處理方式的B型熱電偶樣品的配對熱電動勢和溫度偏差、以及對應溫度點I級和I級熱電動勢范圍要求1,如表所示。
由表3可得，隨著樣品從通電退火到箱式爐退火到未退火，其配對熱電動勢越來越高，溫度偏差也越來越高。對照熱電動勢范圍可知，經通電退火的B型熱電偶，測得其熱電動勢在I級范圍內;當進行箱式爐退火或不進行退火處理時，其熱電動勢值也能滿足II級范圍。

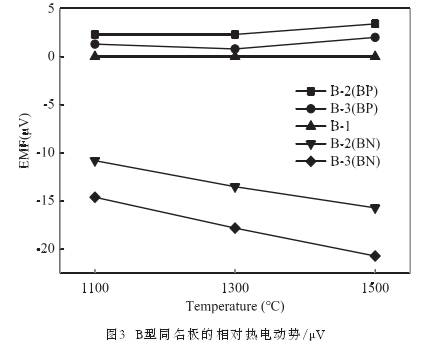

       B型同名板的相對熱電動勢數據及變化趨勢如圖3所示。

       由圖3得，隨著樣品從通電退火到箱式爐退火到未退火，正板BP(PtRh30)相對熱電動勢正向移動，而負板BN(PtRh6)的相對熱電動勢負向移動,因而其B型熱電偶的配對熱電動勢呈整體正向移動的趨勢。溫度越高趨勢越明顯，且退火對負板鉑銠6的影響大于對正板鉑銠30的影響。
3.4退火對貴金屬熱電偶熱電性能的影響
       S型、R型和B型熱電偶在不同處理方式下，從偶絲狀態.上來看，通電退火為軟態，箱式爐退火為半硬態,未退火為硬態。而在銅點(1084.62℃)的同名板相對熱電動勢、配對熱電動勢和溫度偏差匯總如表4所示(以懸掛通電完全退火的樣品為參考)。
       由表4可知，以通電退火為參考基準，箱式爐退火和未退火處理都會(huì )使Pt的相對熱電動勢偏高,使PtRh10/PtRh13/PtRh6偏低，但對PtRh30影響不太大。從而導致S型和R型熱電偶配對熱電動勢偏低(正板偏低、負板偏高)，產生負的溫度偏差;導致B型熱電偶配對熱電動勢偏高(正板稍微偏高、負板明顯偏低)，產生正的溫度偏差。從熱電動勢的偏差程度上看，未退火比箱式爐退火偏差程度更明顯，但總體偏差趨勢一致，證明箱式爐退火起了一定的作用但仍然退火不夠充分。退火處理對于鉑板的熱電性能影響較大，主要是因為純鉑在冷加工時會(huì )產生形變強化效應,而在退火或高溫服役下該效應會(huì )消失，純鉑退火發生再結晶后各晶面擇優取向隨退火溫度的升高逐漸趨于穩定[2]。

4結論
(1)熱電倜絲經箱式爐退火會(huì )導致退火不夠充分，S型熱電偶在銅點(1084.62℃)的熱電動勢值偏低20μV,溫度偏差約為-2℃;R型熱電倜在銅點(1084.62℃)的熱電動勢值偏低22μV，溫度偏差約為-2℃:B型熱電偶在1500℃的熱電動勢值偏高約19μV,溫度偏差約為+1.6℃.
(2)對于未退火處理的熱電偶絲，S型熱電偶在銅點(108462℃)的熱電動勢值偏低60μV,溫度偏差約為-5℃;R型熱電偶在銅點(1084.62℃)的熱電動勢值偏低63μV,溫度偏差約為-5℃;B型熱電偶在1500℃的熱電動勢值偏高約23μV,溫度偏差約為+2.0℃.
(3)對于熱電偶單板，退火不充分使鉑板Pt的相對熱電動勢偏高，使鉑銠合金絲PtRh10、PtRh13、和PtRh6偏低，對鉑銠合金絲PtRh30影響不明顯。對于熱電偶雙板，退火不充分使S型和R型熱電偶配對熱電動勢偏低，使B型熱電偶配對熱電動勢偏高。
(4)熱電偶的退火處理對其測溫及檢定都至關重要，因此各型丹貴金屬熱電偶在測試和使用前都應該嚴格執行國家標準規定的退火條件,進行充分退火處理從而保證其測溫正確性。
