溫度傳感器三線制接法的測量誤差

摘要：文章主要對溫度傳感器三線制接法的測量誤差進行了簡單的.分析論述。溫度傳感器作為重要的儀器設備，有著重要的作用與價值。
       熱電阻測溫傳感器是一種利用導體或者半導體電阻值隨溫度變化而實現測溫的傳感器溫度計，其主要材料要具有良好的電阻溫度系.數以及電阻率,具有較為穩定的物理化學性能，較為常見的主要為鉑熱電阻和銅熱電阻。溫度傳感器種類繁多，其相對較為穩定，測量結果更為正確。通過三線制接法進行測量監測中受到各種不確定因素的影響會(huì )導致其出現不同程度的誤差問題，這些誤差會(huì )直接的降低正確性?？茖W(xué)分析各種誤差問題,可以有效的控制誤差，提升測量精度。
1熱電阻測溫傳感器與三線制接線
1.1電阻測溫傳感器.
       熱電阻的電阻值會(huì )隨著溫度變化而產生變化，屬于一種溫度的檢測元件，主要就是通過特定的金屬或者半導體材料的導電率隨溫度變化而變化的原理制成。其阻值與溫度的變化為正比關系，隨著溫度的上升而呈現勻速增長的趨勢。通過熱電阻測溫就是--個測量置于測量點上的熱電阻阻值的過程。
1.2三線制接線
       電阻作為基本的單參數，阻值R可以根.據伏安特性定義，則R=U/I，U表示的為電阻兩端中產生的電壓，I表示的則就是流過電阻的電流，或者根據功率P定義，也就是R=P/(I^2)。
       因此測量熱電阻要在熱電阻兩端與導線連接，導線的阻值以及阻值隨溫度變化的特性引入一些干擾性的因素，這些因素會(huì )直接的降低測量結果的正確性。為了消除干擾影響，降低測量誤差，就要分析引線的狀況。在進行熱電阻測量的同時要在引線兩端進行監測分析。在兩根引線參數相同的狀況之下，要分析其中一根的狀況，常規狀況之下要至少添加一根導線，通過測量引線中一根現場端，將其連接到儀表端中，就是三線制連接。
       溫度參數是一種在工業生產中常用的生產過程，溫度傳感器性能穩定在溫度測量中應用廣泛。而隨著工業的精細化、科技化發展，現階段在工業生產中對于溫度高精度檢測要求越來越嚴格。在一-些工業生產緩解中要求溫度測量精度高在0.1%以上，一些要求絕對誤差要小于0.1℃。對此要合理的分析溫度傳感器測量誤差，實現精度高的測量分析。三線制接法在測量中具有精度高、量程寬以及成本低、功耗低的特征，效果顯著。
       溫度傳感器有著不同的類型。而因為傳感器的穩定性決定了其測量結果相對較為正確，在各個領域中廣泛應用。通過測量分析溫度傳感器的誤差問題，可以充分的保障傳感器的穩定運行。而在檢測中受到各種因素的影響導致其出現了不同程度的誤差問題，這些誤差問題會(huì )直接的降低傳感器的正確性。對此，溫度溫度傳感器的三線制接法，可以有效的降低測量誤差問題。
2溫度傳感器測量誤差來源與評定
       分析溫度傳感器三線制接法的測量誤差來源，通過不確定度分析以及評定等方式了解其主要規律，了解測定原理，可以為消除誤差提供正確參考。
2.1誤差來源
       三線制接法測量過程中會(huì )出現不同程度的系統誤差問題。這些誤差無法避免，而誤差過大勢必會(huì )降低測量的正確性。三線制接法測量中不同環節都會(huì )造成--些誤差隱患問題。出現誤差主要就是受到檢測中溫度場均勻性、重復檢測溫度傳感器以及設備應用中產生的誤差問題。
2.2誤差不確定度分析與評定
       在三線制接法出現測量誤差的時候，要分析真值以及測量值之間的差值，通過估算的方式在某個量值范圍中的真值，表達測量結果誤差的過程中為了提升客觀性，會(huì )通過不確定度的方式分析評定測量結果。
       而不確定度則主要通過表征的方式賦予被測量一定分散性，其屬于是在某個量值范圍中通過客觀評定而獲得的被測量值。通過不確定度的表征方式進行分析其屬于標準偏差，也稱之為標準不確定度。
2.3檢測系統總不確定度評定
       在表示測量結果中，為了提升正確性，就要限定測量區間。滿足測量區間大部分的被測量值的不同要求，確定誤差來源，通過系統.監測降低誤差達到提升正確性的目的。
3溫度傳感器三線制接法的測量誤差解析
3.1溫度傳感器三線制接法的測量原理
        在測量中，熱電阻主要根據電阻熱效阻值隨著溫度變化而出現不同程度的變化。綜合其阻值測量溫度，是較為重要的工作。在測量中因為傳感器以及現場儀表之間存在較長的連線，接線導線電阻則會(huì )導致測量誤差問題，因此在實踐中主要通過三線制消除導線誤差因素。

       通過三線制的方式進行熱電阻信號檢測，剔除導線影響。在電路末通過恒壓法進行處理，利用電阻分壓的方式進行采樣。電路更為簡單，通過精密運算放大器以及轉換器可以實現輸入檢測分析。在檢測中通過采樣以及軟件處理則可以有效剔除導線產生的影響，提升熱電阻阻值的正確性。
       轉換器帶有緩沖的兩路差分輸入以及具.有可以編程的前置性放大器，其具有自動校準的功能，在大的信號動態范圍中可以充分適應，有效的保障了傳感器全量程的精度。其在運行中功耗相對較小，可以在高精度的電路檢測中應用。
3.2接觸熱電勢影響以及放大器輸入漏電流誤差因素補償方式
       在測量信號中也涵蓋了接觸熱電勢影響以及放大器輸入漏電流等相關因素產生的影響?；趥鞲衅髦苯右约皟x表連接過程中的現場溫度儀表為主要背景，其同時涵蓋了熱電阻與兩條導線恒壓環節中分壓。其兩條導線、電阻中均存在著兩個不同的金屬接點，其引線多數為銀線，兩個接點屬于鉑一銀接點;其兩條導線引出之后會(huì )與接線端子連接。不同成對的接點位置溫度不同則就會(huì )產生額外的熱電勢。
3.3電路基準參數誤差修正數字校準
       在實踐中溫度測量中的電路基準參數以及誤差修正的標稱值具有一定的初始誤差，對其進行校準可以有效的提升測量溫度的正確性。通過利用兩個不同電阻值的方式進行電阻模擬，分兩次測量并且求解數值，模擬電阻應用高精度電阻箱給出。
       將獲得的數值存入到控制系統中，通過非易失存儲器將其作為正視測量中的已知參數，則可以實現數字校準測量，通過計算可以確定實際測量溫度值。
3.4測溫方案
3.4.1方案1

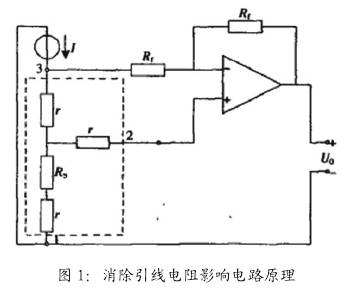

       常用的消除引線中電阻影響的主要電路圖如圖1所示。其中在虛線框中表示的就是三線制電阻溫度傳感器的結構信息，此種方式要求精度高，同時恒流源精度也會(huì )給電路測量精度產生影響。
3.4.2方案2
       通過相似的恒流源電阻1電壓轉換三線制鉑電阻進行測量，其恒流源I利用引線3、引線1進行接地，將其作為鉑電阻傳感器的主要.激勵電源。
3.5測量過程
       在熱電阻檢測中要綜合其自身的熱誤差問題，通過限制自身驅動電流的方式進行計算分析。通過模擬熱電阻，利用三線制接線方式進行測量。

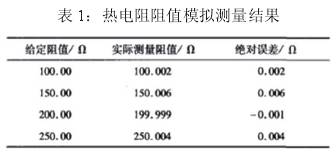

       首先進行分辨率測試。通過最小分辨率0.001Ω電阻箱進行熱電阻模擬，將其基準電阻設置為100Ω，通過對最小步進檔進行分辨率的檢測模擬。然后進行精度測試，熱電阻使用精度為0.005%精度高的電阻箱進行模擬分析，為了避免因為分度標準不同而導致的結果溫差差異問題，在測試中僅僅對電阻值進行檢測分析，通過軟件進行簡單的滑動平均濾波處理,通過對誤差進行簡單分析(如表1)。其檢測到最大的絕對誤差為0.006Ω，其最小絕對誤差數值則為0.001Ω。通過測試結果分析，在測試中最大絕對誤差為0.016Ω，溫度結果精度相對較高。

3.6仿真測量結果
        通過Multisim軟件進行模擬仿真，分析不同傳感器的電阻、不同引線電阻之下輸出電阻。
       通過計算分析方差平均值進分析可以得知，方案一方差平均值為14.795;方案二的方差平均值為34.36，方案--可以有效的控制引線電阻產生的影響。
4結束語
       溫度傳感器具有精度高的特征，其測溫.范圍相對較寬，使用便捷，在工業過程控制以及測量系統中應用相對較為廣泛。在實踐中受到傳感器測量重復性以及溫度場等多種因素的共同影響會(huì )導致其出現測量誤差問題，這些誤.差問題的存在直接的降低了監測的正確性。分析誤差來源，通過仿真軟件進行誤差分析，通過科學的方式合理控制誤差因素，可以有效的提升檢測正確性,達到提升檢測正確性的目的。
