干擾裝置對熱電偶套管繞流及減阻性能

摘要:針對石油裂解氣管路中熱電偶套管容易因旋渦脫落及受繞流阻力的影響而發生疲勞損傷的問題,使用LES對熱電偶套管繞流進行數值模擬,研究套管不同插入深度對尾流場的影響以及套管安裝角和干擾裝置對渦脫及套管減阻性能的影響。結果表明:隨著套管插入深度的增加,套管受流體沖擊逐漸增強且尾流中逐漸有旋渦交替脫落;隨著安裝角的減小,套管阻力系數和升力系數逐漸降低,但套管所受流體沖擊面積逐漸增大,綜合考慮選擇60°安裝角,減阻效果達11.4%;增加干擾裝置能大幅降低阻力系數,較基礎單管所受阻力系數降低35.1%,旋渦脫落頻率顯著降低。
　　石油裂解氣管路中的熱電偶套管作為熱電偶傳感器的保護裝置,經常發生疲勞破壞或斷裂,影響石油裂解氣生產的連續性。在亞音速橫向流中，任何非流線型的物體尾部若有足夠的拖跡邊緣都會(huì )產生旋渦脫落。對懸臂式安裝在管路中的熱電偶套管,當旋渦在套管兩側周期性脫落時,渦脫產生的升力誘發套管振動,導致熱電偶套管出現斷裂。由于流體具有黏性,在套管表面會(huì )產生很大的速度梯度,當發生流動分離現象時會(huì )在套管上生成繞流阻力,損壞套管。所以,對熱電偶套管繞流減阻抑振控制的研究十分重要。
　　減阻技術已受到眾多學者重視。Gao等[功通過粒子圖像測速技術對上游添加分流板的三維柱體繞流進行風洞實驗,證明分流板的存在能夠有效降低阻力系數。Islam等[°]通過布置分流板,研究了單、雙分流板對方柱繞流減阻和旋渦脫落的影響,發現下分流板的存在使得圓柱繞流阻力系數和升力系數均方根臧少,旋渦脫落延時;上下分流板同時存在時邊界層提前分離,抑制了旋渦脫落,改變了渦脫頻率。對于流場中串列柱體,Grioni等采用尺度自適應仿真湍流模型對雷諾數Re=2X105的串列雙圓柱進行研究,發現柱體中心距對柱體阻力有影響,雙柱繞流之間的擾動作用會(huì )使后柱阻力減小。以熱電偶套管為對象,研究不同插人深度和安裝角對單熱電偶套管減阻性能的影響,通過數值仿真對增加千擾裝置后熱電偶套管的減阻抑振性能進行計算分析。
1物理模型與邊界條件
1.1幾何模型

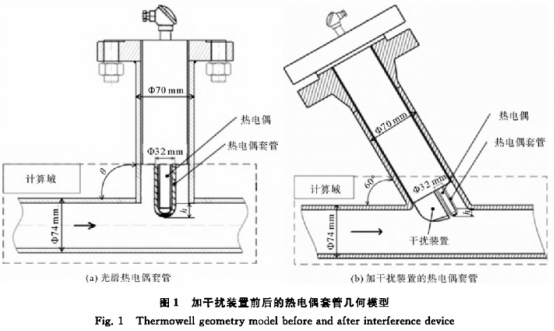

　　單套管與加干擾裝置套管的幾何模型如圖1所示。為方便計算,對模型進行簡化,將熱電偶套管頂部以下區域作為計算域,套管前后管路取260mm,千擾裝置與套管間距為3mm,套管插人深度為管路內壁至套管底端的距離,用h表示。

1.2湍流模型與網格劃分

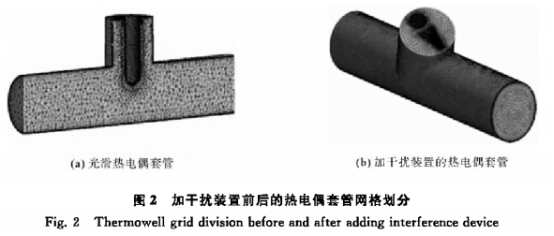

　　干擾裝置為不規則體,計算所用網格為非結構網格,選用大渦模擬(largeeddysimulation,LES)方法且選擇亞網格尺度應力模型(smargorinskymodel,SM),系數Cs=0.2。由于需要對套管表面氣體流動進行精確計算,所以對套管壁面網格進行加密,使無量綱數y+<2,利用ICEM-CFD軟件畫出網格如圖2所示。

1.3邊界條件與重要參數確定

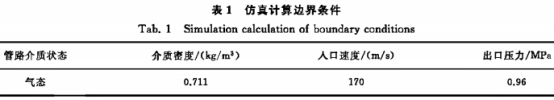

　　計算邊界條件為:進口采用速度進口,出口為壓力出口,計算域內其余壁面設為固壁無滑移邊界條件,具.體參數如表1所示。通過計算可知,數值仿真計算時間步長△t=0.0001s時,既能滿足計算準確性又能減少計算時長。

2單熱電偶套管繞流減阻研究
2.1套管插入深度對流場的影響

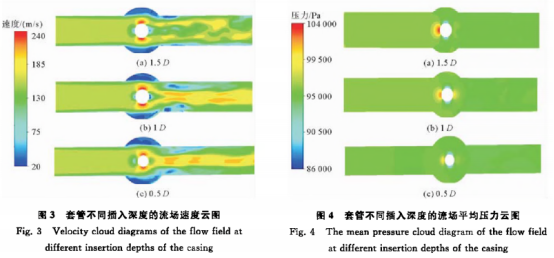

　　通過計算得到90°安裝角下套管插人深度h分別為1.5D.1D和0.5D(D為套管直徑)時流場的速度云圖如圖3所示。當插人深度為1.5D時,由于套管兩側邊界層分離,套管后會(huì )形成旋渦并在尾部?jì)蓚戎芷谛悦撀?這將使套管振動并加劇套管的損壞;當插入深度小于1.5D時，氣體在管路中央匯集,無明顯旋渦形成。

　　圖4為套管不同插人深度對應流場的平均壓力云圖,可見當插人深度為1.5D時,氣體高壓分布區域最廣、壓力最大,說明此時套管承受的氣體沖擊力較高,并且套管前后存在的較大壓力差會(huì )產生很高的繞流阻力,加劇套管損壞。當插人深度小于1.5D時,高壓區域顯著減少,套管前后壓力差降低,阻力減小。
2.2安裝角度對套管減阻性能影響
　　熱電偶套管繞流及減阻性能分析采用的主要無量綱參數為阻力系數Cd、升力系數C1、斯特勞哈爾數St和壓力系數Cp.阻力系數Cd是由套管在平行于流體流動方向所受的阻力無量綱化后得到的,通常以阻力系數平均值`Cd作為分析對象,具體定義為:
Cd=2Fd/ρAU<sup>2</sup>(1)
　　式中:Fd為套管平行于流體流動方向所受的阻力,N;ρ為管道內流體密度,kg/m³;A為柱體迎流面投影面積,m<sup>2</sup>;U為管道內來流速度,m/s。
　　升力系數C1是由套管在垂直于流體流動方向所受的升力無量綱化后得到的,通常以升力系數均方根值C1rms作為分析對象,具體定義為:
C1=2F1/ρAU<sup>2</sup>，(2)
　　式中F1為套管垂直于流體流動方向所受的升力,N。
　　斯特勞哈爾數St是用于描述套管尾流中旋渦脫落現象的無量綱數,具體定義為:
St=ƒsD/U,(3)
　　式中:ƒs為套管尾流渦脫頻率,Hz;D為套管直徑,m。.
　　壓力系數Cp描述的是流場中的相對壓力,具體定義為:
Cp=2(P-P0)/ρU<sup>2</sup>。(4)
　　式中:P為所求壓力系數點處的靜壓,Pa;P0為流場內無窮遠處壓力,Pa。

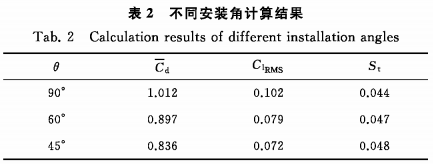

　　單熱電偶套管的安裝角度(以下簡稱為安裝角)用θ表示,先后取90°、60°和45°來研究套管安裝角對減阻性能的影響。升力和阻力系數監測位置均選取套管插入深度中間高度即h/2處,不同安裝角計算結果如表2所示。

2.2.1安裝角度對阻力系數的影響

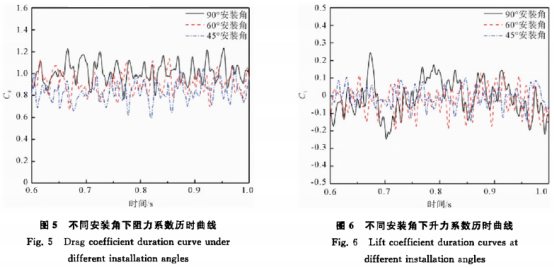

　　圖5為各安裝角下單熱電偶套管阻力系數隨計算時間的變化曲線。熱電偶套管繞流可視為有限長圓柱繞流,其流場受套管自由端面下洗作用11]影響,有限長圓柱的阻力系數與升力系數均表現出無規律性且升力系數曲線的峰值較小。選取圖中0.6到1s之間的阻力系數值并求其平均值`Cd,得到各安裝角下單熱電偶套管的`Cd分別為1.012、0.897和0.836。由此可知,降低安裝角后熱電偶套管受到的繞流阻力明顯下降;安裝角為60°時，阻力降低11.4%;安裝角為45°時,阻力降低17.4%。

　　各安裝角下單熱電偶套管繞流升力系數隨時間的變化曲線如圖6所示。由于升力系數曲線呈正負波動，因此通常以升力系數均方根值作為分析對象。選取0.6s到1s之間的升力系數值并求其均方根值C1RMS,得到在各安裝角下單熱電偶套管的C1RMS分別為0.102、0.079和0.072。由此可知，降低安裝角后單熱電偶套管繞流升力系數均方根值有明顯下降,降低程度要比阻力系數大;當安裝角為60°時,降低22.5%;安裝角為45°時，降低29.4%.
2.2.3安裝角度對斯特勞哈爾數的影響

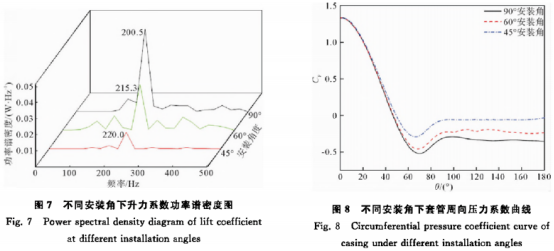

　　圖7是升力系數功率譜密度圖,表示信號功率在頻域的分布情況,是對各安裝角下單熱電偶套管繞流升力系數進行快速傅里葉變換(fastFouriertransform,FFT)后得到的。由圖7可知,當安裝角分別為90°、60°和45°時,單熱電偶套管繞流旋渦發放頻率f。分別為200.5、215.3和220.0Hz,S,相差不大，說明改變安裝角對單熱電偶套管繞流旋渦發放頻率的影響很小。

2.2.4安裝角度對壓力系數的影響
　　由于當前流動的雷諾數較高,摩擦阻力可忽略不計,故套管的壓差阻力占繞流阻力的主要部分。不同安裝角下套管的周向平均壓力系數隨圓周角度變化如圖8所示。由圖8可見,壓力系數最大點均位于套管正對來流位置且最大值為1.0左右。隨著安裝角的減小,套管繞流剪切層分離點與套管前部壓力改變不明顯，但背壓呈逐漸增大趨勢。套管前后壓力系數差在逐漸減小,說明套管前部與背部壓差降低,這是熱電偶套管阻力降低的一個原因。
2.2.5安裝角度對壓力分析的影響
　　圖9為不同安裝角下流場壓力分布云圖,不同安裝角下流場壓力均呈對稱分布,且45°安裝角下壁面高壓分布區域最大,90°安裝角下壁面高壓分布區域最小,套管背壓逐漸增加,這與上文壓力系數表征一致。說明安裝角的降低會(huì )增大套管的迎流面和壁面高壓分布區域,降低套管的安全性。綜上,通過降低套管安裝角,可以降低套管繞流阻力和升力。當安裝角分別為90°、60°和45°時,熱電偶套管繞流阻力系數分別為1.012,0.897和0.836,升力系數均方根值分別為0.102.0.079和0.072。安裝角分別為60°和45°時,雖然阻力系數和升力系數均方根值較90°安裝角時均有所降低,但兩種安裝角下得到的參數數值差異不大,并且兩種情況下斯特勞哈爾數相差不大,渦脫頻率幾乎沒有改變,因此認為60°安裝角足以達到減阻抑振的目的。同時隨著安裝角的降低,套管壁面局部高壓區的面積逐漸增大,對套管造成的沖擊也就越嚴重。綜合考慮升力、阻力和壓力,套管的最佳安裝角為60°。
3干擾裝置對套管減阻性能影響
　　為解決氣流長時間沖擊與禍致振動導致的套管破壞,為熱電偶套管增加干擾裝置,避免套管直接暴露在氣流的沖擊中。采用60°安裝角對套管及千擾裝置進行安裝,計算模型如圖1所示。除物理模型不同外,計算條件均與單熱電偶套管繞流計算相同。通過與相同安裝角時單熱電偶套管繞流計算結果對比,分析干擾裝置對套管及流場的影響。

3.1阻力系數

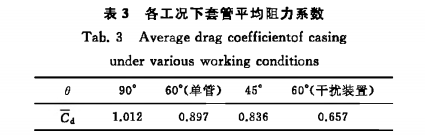

　　圖10為加千擾裝置前后熱電偶套管繞流阻力系數隨時間的變化曲線。選取0.6s到1s之間的阻力系數值并求平均值`Cd,得到60°安裝角時加干擾裝置前后套管表面Ca分別為0.897和0.657,即加干擾裝置后的阻力系數值低于單熱電偶套管。表3為各工況下套管繞流平均阻力系數值,60°安裝角時加于擾裝置較單套管能顯著減少套管受到的繞流阻力,減阻可達26.8%.


　　表4為各安裝角度下套管繞流C1RMS。由表4可知,各安裝角對套管繞流C1RMS的影響與其對`Cd的影響相似,均呈逐漸減小趨勢,說明60°安裝角時加干擾裝置能有效降低套管繞流升力,較單套管降低幅度可達26.6%。
3.3斯特勞哈爾數

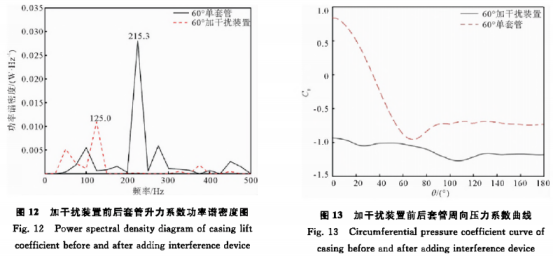

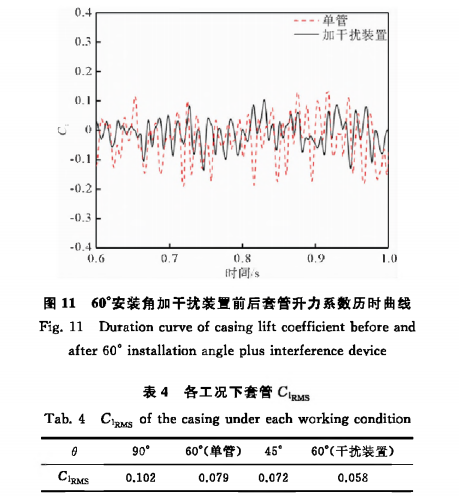

　　對圖11中的套管繞流升力系數歷時曲線分別進行FFT,得到對應的套管升力系數功率譜密度圖,如圖12所示。由圖12可知,60°安裝角下加干擾裝置熱電偶前后套管繞流旋渦脫落頻率ƒs分別為215.3和125.0Hz,相應的St分別為0.047和0.027,說明加干擾裝置不僅能夠減小升力系數和阻力系數,還能夠改變套管繞流旋渦脫落頻率。在主頻附近有其他峰值出現,說明加干擾裝置后破壞了套管尾流旋渦單一的發放頻率,降低套管因共振而發生損壞的風險。

3.4壓力系數
　　加干擾裝置前后套管周向壓力系數隨圓周角度變化分布曲線如圖13所示。由圖13可見,單套管時壓力系數最高點在1.0左右,加干擾裝置后壓力系數最高點數值遠低于單套管時的數值。加干擾裝置后,流體的沖擊主要作用在千擾裝置迎流面上,套管前緣處于低壓區,套.管表面周向壓力系數最高點為負值。加干擾裝置前后套管表面壓力系數相差0.34左右,遠低于單套管計算結果,導致套管所受阻力減小。套管繞流剪切層分離點向后移動從而使流動分離延遲且壓力系數整體低于單套管。

3.5壓力分析

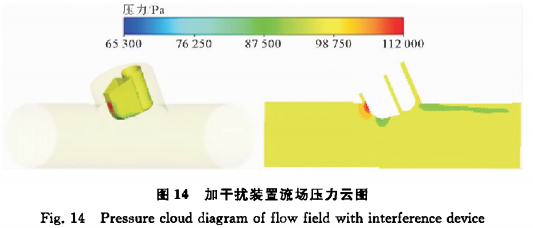

　　加干擾裝置后的流場壓力云圖如圖14所示。由圖14可見,管路內氣體的壓力分布相對均勻,干擾裝置.的迎流面出現了局部高壓區,結構兩側出現了小范圍的局部低壓區,產生的局部壓力梯度較小,對干擾裝置產生的沖擊作用有限,該沖擊作用產生的壓力在套管壁面上均勻分布.

　　表5為改變安裝角度與增加干擾裝置后整體計算結果。對比發現，當熱電偶套管安裝角分別為60°(單管).45°和60°(千擾裝置)時,套管繞流`Cd、C1RMS和St較90°安裝角時均有所降低,其中降低最大的是60°(干擾裝置)且此時`Cd、C1RMS和St降低幅度分別達35.1%,43.1%和38.6%;套管在60°(干擾裝置)安裝角時要比90°、60°(單管)和45°安裝角時達到的減阻抑制效果好。綜上,優化安裝角和引人干擾裝置改變了流場的分布規律,不僅減少套管升力系數和阻力系數,還降低旋渦脫落頻率,.防止發生套管結構共振現象,進一步驗證了的有效性。
4結論
　　針對石油裂解氣管道中熱電偶套管在應用中出現的斷裂損壞現象,優化了套管安裝角和插人深度,并通過加裝干擾裝置來提高套管結構的安全性。結論如下:
1)隨著套管插人深度的增加,套管受流體沖擊力逐漸增強且尾流中逐漸有旋渦交替脫落。降低套管的安裝角,可以減小套管繞流升力系數和阻力系數,降低套管結構的破壞程度。
2)降低套管的安裝角后,會(huì )增大局部高壓區的面積,引發對套管更嚴重的沖擊。綜合考慮,最佳安裝角度為60°。
3)加裝千擾裝置后,熱電偶套管表面阻力系數大幅度降低,旋渦脫落頻率降低。
