工業現場儀表溫度跳變現象分析

摘要:工業現場情況復雜，信號的傳輸過程受到各種干擾，存在較多的不確定性，導致數據的失真，為工業現場的安全生產及監控帶來困難。針對巡檢儀溫度跳變的現象，從熱電偶信號的傳輸方向來分析溫度跳變可能存在的原因，其中包括溫度場的分析、熱電偶的工作原理、電磁干擾的工作模式，以及儀表內部的電氣隔離，為解決工業現場實際問題提出一種分析思路。最后，提出了解決方案，驗證能夠應用于工業現場。該方法對LTCC、HTCC、MLCC等制作領域的燒結工藝有一定借鑒意義。
0引言
　　工業設備朝著復雜化、智能化發展，操作和維護的難度也隨之增加，對維護人員的專業要求也在逐步增高。而工業現場情況復雜，如何快速解決實.際出現的問題是現場工作人員需要具備的技能，也是對技術人員的考驗?；诠I(yè)現場巡檢儀溫度跳變的現象，提出了一種解決實際問題的思路。
　　某客戶使用氮氣氛保護推板爐燒結磁性材料，生產過程中發現測量爐膛溫度的巡檢儀上，有四路超過1280℃的通道，顯示溫度持續在1280~1300℃之間跳動，且變化頻率較快，短至約2s變化一次，不符合爐膛內溫度變化特征。其余測量溫度低于1280℃的通道數值穩定，顯示正?！，F場使用的測量?jì)x表是巡檢儀，測溫元件為S型熱電偶。熱電偶與儀表的距離約20m。
從多方面分析溫度跳躍的現象，包括:串入附加地電勢導致溫度跳躍，空氣浮力修正的不確定度以及衡量?jì)x器的不確定度導致溫度的跳躍，然而并沒有系統地指出熱電偶信號的傳輸過程，以及全面分析熱電偶溫度跳變的原因。從信號的傳輸路徑來分析溫度跳變的原因將使問題簡單化，更適合現場工作人員的調試。
把溫度信號干擾分為外部干擾和內部干擾兩類:外部干擾包括外部線路的電磁干擾、電源干擾及線路接地干擾;內部干擾即儀表本身的一些電氣元件(如電源模塊、繼電器及線圈)產生的干擾。
1問題產生的原因
1.1氣流擾動導致?tīng)t膛內實際溫度不穩定
　　在生產過程中，由于氣氛的流動性，使得低溫區與高溫區之間進行換熱，熱能波動較大，從而導致測溫點的溫度處于波動狀態，巡檢儀的示值也處于波動狀態。
1.2熱電偶安裝或質量問題
　　熱電偶安裝過程可能會(huì )因人為的因素導致熱電偶已經損壞，或者沒有正確選擇測溫點，導致測溫點的溫度不能正確反映爐體內溫度的變化，從而出現溫度跳變的情況。
1.3電磁干擾影響信號
　　熱電偶的工作原理是把電壓信號輸入巡檢儀當中，而電壓信號容易受外界電磁信號的干擾，因此附近不能安裝發電機、變頻器等大功率設備。
1.4巡檢儀參數設置或質量問題
　　巡檢儀使用過程中需要對控制通訊參數和熱電偶型號等進行設置，設置不正確會(huì )導致巡檢儀的示數不正確，出現跳變現象。
2理論分析
2.1熱源的溫度場變化
　　熱源的溫度場變化主要原因是由于溫度差的存在導致熱傳遞的產生，主要有三種形式":
1)熱傳導:固體熱傳遞的主要方式，通過物體內部分子、原子和自由電子等微觀粒子的運動進行熱量傳遞。
2)熱對流:流體熱傳遞的主要方式，通過氣體或液體的流動來傳遞熱量，對于給定的面積A,傳熱熱量Q的計算公式為:
Q=AXhx(ts-tf).(1)
　　式中:h為對流換熱系數;ts、tf為流體溫度。
3) 熱輻射:不需要介質的傳熱方式，通過高溫物體表面產生的電磁波傳遞熱能。

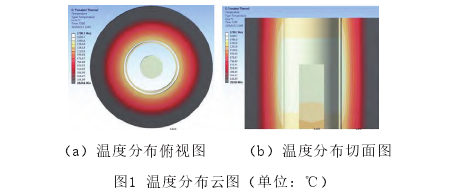

　　圖1為文獻[4]基于A(yíng)NASYS有限元分析方法，對氣氛燒結爐的溫度場進行的模擬與分析。而碳棒加熱有同樣的溫度場分布。在窯爐燒結過程中，碳棒通過電流加熱升溫，向周?chē)詿彷椛涞姆绞絺鬟f能量，溫度場以碳棒為中心，呈現向周?chē)饾u遞減的狀態。
　　窯爐中，各碳棒之間是相互影響的，且在生產過程中會(huì )通入氣氛對產品進行保護，因此會(huì )出現溫度波動的狀態，使巡檢儀的示數也出現波動。
　　鑒于溫度場能夠直觀地反映內部溫度的變化趨勢，對需要正確控制溫度的行業至關重要，在溫度場的研究方面有大量的文獻。文獻[5]分析了碳化硅熔煉爐的電氣特性，建立了熔爐的物理模型;然后，利用有限差分數值分析方法，分析了內部溫度場隨功率變化的規律，建立了溫度梯度模型;最后，通過對溫度梯度模型的分析，可以得出碳化硅冶煉過程中產量與能耗之間的關系。文獻[6]為了實現爐內溫度場的實時在線監測，闡述了基于聲學理論的三維溫度場重建原理，介紹了奇異值分解(SingularValueDecomposition,SVD)算法。文獻[7]指出，溫度的均勻性對磷酸鐵鋰的鋰電池有較大的影響，因此，在設備的設計過程中，應當注重均勻性方面的考慮。然而針對窯爐的溫度場研究較少，窯爐燒結材料時溫度的均勻性是保障產品高質量的前提，是實現節能減排方案的有效途徑，因此應加大在此方面的溫度場的仿真試驗，為窯爐的優化設計提供一定的理論基礎。
2.2熱電偶工作原理及安裝要求

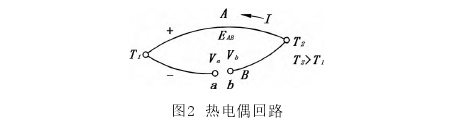

　　熱電偶是工業過程測溫的主要元器件，主要的工作原理為塞貝克效應，當兩種不同的導體A、B在一端焊接組成閉合回路時，如果兩接觸點處于不同溫度，則回路中存在電流流動，此回路為熱電回路，出現的電流為熱電流(如圖2所示)。

一般情況下，熱電偶有三個特點:
1)熱電偶受現場測溫環境氣氛的限制
2)熱電偶的精度難以達到±0.1%，因此對于S型熱電偶會(huì )出現超10℃的溫度誤差，當氣氛擾動時，出現溫度跳變的可能性是存在的。
3)在高溫下使用或者長期工作時，由于熱電.勢不穩定，將產生示值漂移，需要進行長期檢查與修正，而熱電偶測溫誤差的來源主要包括了熱區、溫度梯度區、補償導線區、參考端、顯示或控制裝置，熱分流現象在窯爐中的影響是可以忽略不計的，因此，主要著重分析溫度梯度區的影響。溫度梯度常常是不規則的，在整個回路很少能保持在一個方向，同時，其位置和大小也發生劇烈的變化。影響熱電偶電分流誤差的因素主要是熱端溫度。當熱端溫度升高時，誤差也會(huì )增加。然而，熱電偶的熱電動勢產生在溫度場中，而不是在熱接點處，熱電偶的熱電動勢與溫度梯度場的溫度量值和形狀有關。S型熱電偶的正極材料為鉑銠10，負極材料為純鉑，主要測溫區間為0~1600℃。但該熱電偶長期的使用溫度為1300℃，短期最高使用溫度為1600℃。該窯爐測溫為高溫區間，已經達到長期測溫的最高使用溫度，因此，當溫度場發生微小的變化時，熱電偶的輸出信號會(huì )很敏感，易發生溫度跳變的現象。
　　熱電偶的安裝及配線需要滿足一定的條件，主要包括:1)測量點位置的選擇，要考慮測量端與被測介質之間能進行充分的熱交換。2)插入深度的選擇，要考慮傳熱和散熱損失帶來的測量誤差。3)應用過程中的安全考慮，要避免劇烈碰撞、顛簸和驟冷驟熱等環境干擾。4)溫場上限溫度的設置，盡量不要超過測量范圍上限的三分之二。5)連接線的選擇，長度盡可能短，與動力線分開敷一使用屏蔽補償導線。
2.3電磁干擾對信號的影響
　　隨著半導體開關電源、晶閘管、變頻器等電力電子器件的廣泛使用，不同頻率和振幅的諧波也相伴而生。這些諧波以電場耦合、磁場耦合的方式對公用電網的元件、各種電氣設備和通信系統等產生干擾。導致的后果輕則影響設備的正常工作，包括計量不準確、通信質量降低;重則引起嚴重事故，包括信息丟失、火災發生。
　　電磁干擾除了干擾源外，還包括傳播途徑和敏感設備。敏感設備是被干擾的對象，在被干擾的同時可能變成新的干擾源。電磁干擾的傳播途徑根據耦合形式分為傳導耦合與輻射耦合”。傳導耦合需要有導電介質形成完整的電路連接，將干擾信號從干擾源傳輸到敏感器。輻射耦合是通過空間輻射以電磁波的形式將干擾能量發射到敏感器。
　　巡檢儀是把電壓信號作為輸入信號,在傳輸的過程可能會(huì )受到其他電磁的干擾，從而導致儀表的示數出現跳變，為了檢驗是否為電磁干擾，應當記錄現場溫度跳變數據，再對數據進行分析。
2.4巡檢儀的出廠設置
　　巡檢儀通電后需要對參數進行設置，常見的設置有輸入型號的設置和通訊地址、通訊波特率、PID參數、各通道的濾波系數的設置。巡檢儀的輸入型號設置錯誤會(huì )導致顯示數值偏差較大甚至無數值顯示，巡檢儀的通訊參數不正確會(huì )導致.上位顯示無法接收巡檢儀示數。
3試驗
3.1試驗過程
1)將熱偶補償導線屏蔽層在儀表側單端可靠接地，溫度跳變問題仍然存在。
2)確認熱電偶測量位置是在爐膛內，將測量溫度有跳變的位于1280℃區域的熱電偶A換至1100℃區域測量，測量結果穩定顯示800℃，不產生波動。將原1100℃區域的熱電偶B移至1280℃區域，測量結果與熱電偶A測量結果相似，溫度有跳變。
3)不生產時，暫停爐內進氣，穩定后觀察巡檢儀溫度，顯示結果與未停進氣前類似，溫度仍有跳變。
4)檢查巡檢儀的輸入分度號，設置為S型，與熱電偶-致。拆除3路有溫度跳變的熱電偶B、C、D,只保留1路有溫度跳變的熱電偶A，巡檢儀顯示通道A溫度穩定保持在1280℃，不再跳變;繼續依次插上熱電偶B、C、D,通道A、B、C、D測量溫度均開始跳變。只單獨測量一路才穩定顯示溫度。5)客戶現場更換增強型隔離巡檢儀，消除干擾。
3.2試驗結論分析
1)信號傳輸過程接地，排除接地干擾。
2)各s熱電偶均在高溫區出現跳變，排除熱電偶出現故障的情況。
3)并非爐內氣流波動導致溫度的變化(若為氣.流波動，爐內所有的S熱電偶應該都波動)，信號源穩定。
4)熱電偶平行線路之間發生耦合的可能性較大，但也可能為巡檢儀的故障問題導致在多個信號輸入時，計算出現錯誤，也就是儀表出現故障，產生溫度跳變的現象。
5)項目設計初期，儀表選用常規的非隔離模塊，但是由于該項目工況復雜，溫度變送器出現嚴重干擾。由于儀表內部無電氣隔離，通過提高儀表本身的抗干擾能力解決了問題。
4結束語
　　工業現場的情況是復雜的，因此在處理故障的過程中應當按照一個合理的思路來進行，以便更快速準確地解決問題。從信號的產生到傳輸，再到儀器儀表內部，中間的各個環節處理不當都會(huì )導致儀表的最終示數不準確，影響現場的監控及管理人員的判斷。合理按照信號路線來一步步排查將使問題的解決更加簡便。
　　溫度場的檢測是檢驗窯爐產品好壞的一個標準，也能夠為設計均勻性好的窯爐提供一定的理論分析，因此，應當加大基于A(yíng)NASYS對溫度場的研究。在實際現場，出現問題時應當保存溫度跳變的數據，為下一步的理論分析提供一個好的試驗數據。進一步的建模過程會(huì )更加復雜，具體的模型及理論分析有待更深入的研究。
