橢圓齒輪流量計

     ZHLC系列橢圓齒輪流量計是用于管道中液體流量連續或間斷測量和控制的容積式流量計量?jì)x表。它具有量程范圍大、精度高、壓力損失小、粘度適應性強、能測量高溫高粘液體、標定方便、安裝簡單方便等諸多優點。
     橢圓齒輪流量計裝有現場指針顯示、字輪累計計數裝置，系直讀累積式儀表，是計量流經管道內液體流量總和的容積式流量計。橢圓齒輪流量計可選用機械顯示表頭和電子顯示表頭兩種計數機構，顯示表頭具有顯示累積流量、瞬時流量及回零功能，可實現現場顯示和遠傳控制。對于不同的測量介質(酸、堿、有機溶液、油品、食品等），流量計選用不同的材料（鑄鐵、鑄鋼、不銹鋼304和316）制造，適用于化工、石油、醫藥、電力、冶金和食品等工業部門的流量計量工作。帶發訊功能的流量計與本公司的ZH-908YK系列流量積算控制儀等儀表配套進行定量包裝、發貨、裝車，也便于集中檢測，輸出標準信號，作自動控制和數據處理等用，并可直接與計算機聯網。
二、橢圓齒輪流量計工作原理：

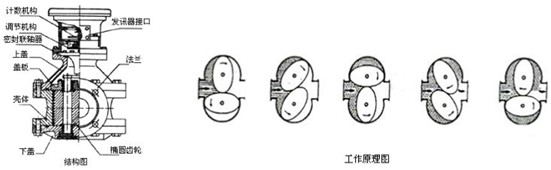

       橢圓齒輪流量計由流量變送器和計數機構組成。變送器與計數機構之間加裝散熱器，則構成高溫型流量計。送變器由裝有一對橢圓齒輪轉子的計量室和密封聯軸器組成，計數機構則包含減速機構、調節機構、計數器、發訊器。計量室內由一對橢圓齒輪與蓋板構成初月形空腔作為流量的計量單位。橢圓齒輪靠流量計進出口壓力差推動而旋轉，從而不斷地將液體經初月形空腔計量后送到出口處，每轉流過的液體是初月形空腔的四倍，由密封聯軸器將橢圓齒輪轉的總數以及旋轉的快慢傳遞給計數機構或發訊器，便可知道通過管道中液體總量和瞬時流量。

三、橢圓齒輪流量計技術參數：
1、測量精度較高：0.2級與0.5級。
2、被測介質溫度：-20℃～+60℃ ；60~200℃（高溫型）
3、供電電源（帶輸出信號時需要供電）：DC24V ； DC12V
4、輸出信號：a)無輸出信號（現場指示，計數器）
                        b)4~20mA輸出
                        c)脈沖輸出
                        d)RS485通訊
5、機構簡單、堅固、運行可靠。
6、適合于測量粘度較高的介質，而且對被測量液體粘度的變化不敏感。
7、安裝容易。流量計前后不需直管段，即使流量計靠近閥門、彎管、縮管、擴大管，也無需加裝直管段。
8、ZHLC-A型鑄鐵橢圓齒輪流量計，廣泛用于各種油品及對鑄鐵不腐蝕液體介質的計量。
9、ZHLC-E型鑄鋼橢圓齒輪流量計，用于高壓、低腐蝕性介質的計量。
10、ZHLC-B型廣泛用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合物等的計量。
11、ZHLCW微型流量計（油耗儀）不銹鋼橢圓齒輪流量計廣泛應用于低耗油裝置。
12、為了防止流量計的齒輪被雜質卡死，在流量計的上游必須安裝過濾器。
13、防爆等級：防爆證書防爆等級ExdIICT6
14、產品執行標準：JB/T9242-1999 企業標準：Q/SZH01-2013
四、橢圓齒輪流量計流量范圍：
普通鑄鐵型（A）、鑄鋼型（E）、不銹鋼型（B BF）

五、橢圓齒輪流量計的產品選型：

六、橢圓齒輪流量計訂貨須知：

1、管道尺寸
2、被測量介質名稱、粘度
3、被測量介質工作溫度
4、被測量介質工作壓力
5、流量范圍
6、流量計材質選擇：鑄鐵 鑄鋼 不銹鋼304 不銹鋼316
7、精度要求
8、功能要求（如：是否就地指針指示帶回零功能、輸出信號、現場數顯帶輸出等）
七、橢圓齒輪流量計安裝使用須知：
1、流量計前應安裝配套過濾器，且配套過濾器的出口緊接流量計的入口，兩者本體上箭頭指向與液體流向一致。
2、當被測液體含有氣體時，流量計前應安裝消氣過濾器。
3、不論管路是垂直還是水平安裝，但流量計中的橢圓齒輪應安裝成水平位置(即表度盤應與地面垂直)。
4、流量計在正確安裝情況下，如果不易看清讀數，可把計數器轉向 180 度或 90 度均可.
5、新流量計在安裝前先用竹棍從出口處把橢圓齒輪推幾次，如發現不動，可以用柴油浸泡(避免出廠校驗后內存沉淀物)。
6、流量控制閥應安裝在流量計進口處，開閉閥門裝在出口處，使用開閉閥時緩慢啟動，不要突然開啟以防“水擊”現象。
7、在新管道上安裝流量計前，管道需要沖洗，沖洗時采用直管段(替代流量計位置)防止焊渣，雜物等進入流量計。
8、嚴禁用水校驗鑄鐵、鑄鋼材質的流量計，否則鑄鐵、鑄鋼材質會(huì )生銹卡死。
9、流量計在使用時流量大小不得超過技術要求.流量計工作在最大流量 50~80%為優。
10、被測液體如果具有化學腐蝕性，須選用不銹鋼材質的流量計。
11、橢圓齒輪流量計對高粘易結晶、易粘固介質測量后要用潔凈的液體沖洗管路及流量計，以免停用后卡死橢圓齒輪流量計內部齒輪而損壞流量計產品。
