小口徑面板式流量計

發布時間:2024-06-20     瀏覽次數:
小口徑面板式有機玻璃轉子流量計

   小口徑面板式有機玻璃轉子流量計亦稱面板式流量計,其被廣泛應用于測量微小流量的液體或者氣體的體積流量,其主要對工作壓力小于0.6MPa;工作溫度小于60℃的介質的流體流量測量,主要特點是質量輕、刻度清晰、不易碎、使用壽命長。
面板式有機玻璃轉子流量計(小口徑)流量及尺寸技術參數

型號 測量范圍 接口
螺紋
精度 外形尺寸
ml/min(液體) L/min(氣體) A B C D E F
ZHLZBY-4MZT 6~60
8~80
40~400
0.05~0.5 0.1~1
0.2~2 0.25~2.5
1~4 0.6~6  1~5 1~10 1~12
φ6快插
連接
4% 94 27 21 14 14 70
ZHLZBY-6MZT 6~60
16~160
10~70GPH 25~250
80~400
100~500
100~600 200~800
100~1000
0.1~0.8 0.1~1
0.1~1.5 0.3~3
0.4~4 0.5~8
1~5 1~12 2~10
2~20 3~15 3~30
4~20 5~25 6~30
10~60 10~70
10~100
0.05~0.25m³/h
0.04~0.4m³/h
內G1/4 102 30 25 20 M18*1.5 77
ZHLZBY-8MZT 2.5~25LPH
5~45LPH
6~60LPH
0.16~1.6m³/h
0.1~1m³/h
0.2~2m³/h
110 25 25 20 M18*1.5 80

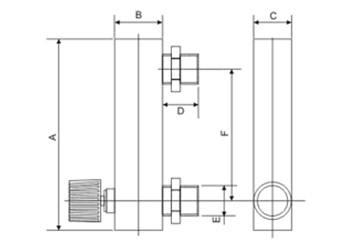

產品外形圖:

面板式有機玻璃轉子流量計零部件材質及代碼

有無調節閥 調節閥材質 接咀材質 O型圈材質
T-有調節閥
O-無調節閥
√1、黃銅
2、不銹鋼
√1、黃銅
  2、黃銅鍍鉻
3、不銹鋼
√1、硅橡膠
 2、氟塑橡膠
3、丁晴膠

注:“√”為正常產品配置

說明:1、通常情況下的面板式有機玻璃轉子流量計調節閥材質為黃銅,接咀材質為塑料,由于塑料接咀受溫度的變化而易導致其塑性、強度等發生變化而導致密封可能會(huì )困難,其適合常溫介質使用,溫度在40℃以上建議使用不銹鋼接咀,請購買時確認。
           2、面板式有機玻璃轉子流量計耐溫<60℃,耐壓<1.0MPa(工作壓力0.6MPa以?xún)龋┊敼ぷ鳒囟却笥?0℃,工作壓力大于0.6MPa建議選用不銹鋼接咀材質。
