差壓變送器測量密度的標定方法

[摘要]介紹了使用差壓變送器測量密度的標定方法，該方法與傳統標定方法比較,具有簡單、容易操作的顯著優勢,并節省標定時間，提高測量精度。
引言
　　利用差壓變送器測量液體密度是常見的方法，差壓變送器是很成熟的儀表，運行非?？煽?穩定，而且精度高，能適應較為惡劣的工作環境。但是，利用差壓變送器測量密度是依據理論公式P=ρgh,得來的,實際使用中h無法正確測量,而且液體流動產生摩擦力,會(huì )對測量結果產生一定影響,所以需要標定和適當修正。
1.差壓變送器測密度使用方法介紹

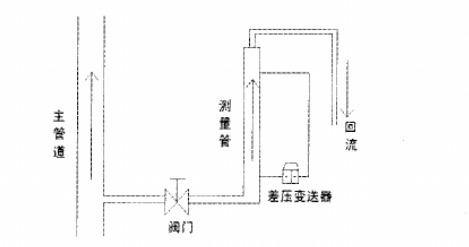

　　利用差壓變送器測量液體密度是由理論公式ρ=ρgh,得出ρ=P/gh.即一定高度液柱的靜壓力與該液體的密度成正比，通過測量靜壓力,達到測量密度的目的,該方式可以測量混合液體和腐蝕性液體的密度，操作比較方便,造價低,運用廣泛。常用的配管方式:

　　通常采用雙法蘭精度高差壓變送器測量靜壓差,通過標定,實現線性電流輸出。
2.常用標定方法
2.1了解所測介質密度范圍ρ1---ρ2,配置標準密度為ρ1的溶液加人到測量管中，要灌滿，保持靜止,記錄下差壓變送器所測壓力為ρ1.
2.2排空標準密度為ρ1的溶液，并清洗干凈。
2.3配置標準密度為ρ2的溶液加入到測量管中,灌滿保持靜止,記錄下差壓變送器所測壓力為P2
2.4排空標準密度為ρ2的溶液,并清洗干凈
2.5標定壓力變送器量程為ρ1---ρ2,輸出4--20mA,對應自控室量程ρ1---ρ2。
　　此方法比較繁瑣,需要配置大量的標準溶液，而且標定時是靜止溶液，而實際在線測量時處于循環流動狀態,即P=ρgh+P',P'為液體流動時產生的摩擦力。因而該方法存在較大誤差。
3.改進標定方法
3.1測量管為空時,對差壓變送器進行機械標零。
3.2加滿水，記錄所測壓P0。因為水的密度是1,所以在數值
上P0=gh.
3.3了解所測介質密度范圍ρ1---ρ2,計算P1=P0*ρ1,P2=P0*ρ2,注:只是在數值上相等,P1,P2的單位與P0相等。
3.4標定壓力變送器量程為P1---P2,輸出4--20mA,對應自控室量程ρ1---ρ2。
3.5數據修正。各個閥門打開在運行狀態，測量溶液密度p實，與自控室顯示的密度ρ顯比較,修正P1,P2值。
4.標定應用舉例

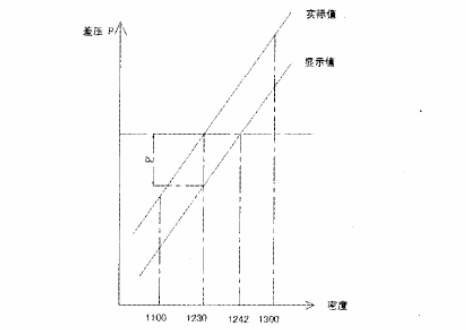

4.1一浸堿密度采用差壓方式測量，一浸堿的密度范圍是1100---1300kg/m'，差壓變送器兩法蘭之間的高度大約2米。安裝好變送器，測量空管的時候，調整機械零位，變送器顯示0mbar,加滿水，記錄　　壓力值為190mbar,計算P1=190*1.1=209mbar,P2==190*1.3=247mbar,標定壓力變送器范圍,209----247mbar.打開閥門,正常測量,手動測量溶液密度為1230kg/m',自控室顯示1242kg/m',進行數據修正。如下圖:

　　P'=(1242-1230)/(1300-1100)*(247-209)=2.28mbar,即P1=209+2.28=211.28mbar,P2=247+2.28=249.28mbar.重新修改變送器范圍211.28----249.28mbar.

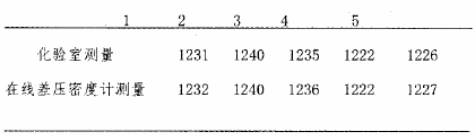

4.2數據跟蹤
　　誤差在控制范圍。
5,總結
　　改進后的標定方法，簡單實用,操作方便,已用于生產中。
