井式爐中熱電偶測溫失準的原因分析

[摘要]對于當今機械加工制造企業而言，熱處理的作用十分重要，井式爐作為該行業主要熱處理裝置，對其熱電偶測溫失準原因分析并提出解決建議非常有必要，這也是當今機械加1工制造產業的工作重點所在，下面我們就具體的對井式爐中熱電偶測溫失準原因及解決辦法做簡單分析。
　　堅持節約與開發并重、千方百計節約能源是當今社會(huì )發展的核心，也是建設社會(huì )主義和諧社會(huì )的戰略性方針，更是貫徹國家能源改造、節能環保工作的重點內容。面對這種社會(huì )背景，為了更好的保證機械加工制造產業工作效率，對井式爐中熱電偶測溫失準問題分析迫在眉睫，是促進國民經濟健康穩定發展的關鍵。
一、井式爐中熱電偶測溫意義
　　對于現代機械制造加工企業工作而言，熱處理工作是最關鍵的道工序，溫度作為熱處理工藝的核心內容，它是鍋爐加熱能力的體現，因此做好設備爐溫測量十分必要，它不僅是考核已經給出爐溫有效性的依據，也是找出加熱區符合設備生產要求爐溫的依據。因此，在目前工作中我們必須要保證井式爐中熱電偶測量結果的真實與可靠,從根本上保證機械加工質量與效益。
　　尤其是在一些大型、復雜且特殊的設備處理中，對有效溫差溫度均勻要求更為嚴格,.這也就井式爐熱電偶測溫精度提出了新要求。一般來說，采用生產工裝作為測試依據，熱電偶從鍋爐爐蓋上方的試樣孔中逐漸引出，并且注入到滲碳劑當中，從而防止測試熱偶因為外界因素而出現失準。在目前工作中為了更好的確保測溫的可靠性與正確性，一般都是采用兩個以上的電測儀器進行測量，并且對引入熱偶測試前后的測量結果進行對比，取其平均值作為最終測量結果。
二、某工廠井式爐中熱電偶測溫失準原因分析
1、設備介紹

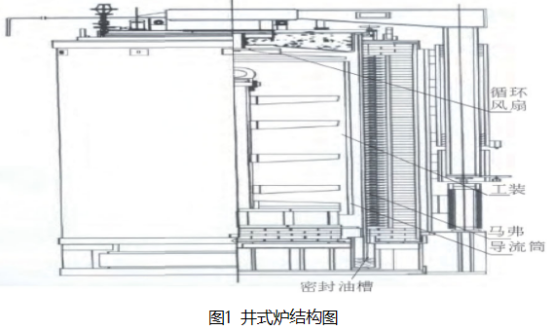

　　某場輪箍熱處理加工生產所選擇的鍋爐為井式爐，爐體結構如圖1所示:

2、工藝性能

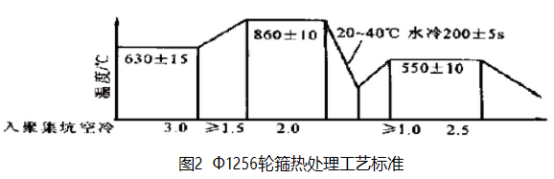

　　熱處理是保證機械生產的關鍵工序,也是確保企業產品性能、質量的關鍵,因此熱處理工藝不能出現絲毫的偏差。而溫度作為熱處理工藝中懷可忽視的參數,其生產中溫度的高低是保證熱處理工藝的關鍵。-一股來說，熱處理工藝都包含等溫、淬火、加熱、回火的系統過程，整個生產之中對淬火加熱以及回火溫度要求更為嚴格，其具體的處理工藝如圖2所示，其輪箍性能滿足國家當前給出標準要求。

3.電偶測溫失準原因
　　經過幾年的工作實踐我們發現，該井式爐在經過幾年的使用之后，每次檢修結果都正常，但是實際工作中卻經常出現并式爐儀表現實溫度與實際的爐溫不相符的現象，個別時候甚至出現很大的溫差。比如并式爐儀表上顯示的溫度已經達到保溫點但生產器件在出爐之后用肉眼都能觀察出鍋爐工件上下溫度的差異。工作人員也經常會(huì )發現并式爐內部溫度不容易被調節，即使調節之后還存在不穩定控制難度大的問題;根據這些問題我們對生產的產品進行了性能統計發現。同一批次統一規格的產品抗拉強度往往都不規則，這很大程度上反映出并式爐內部溫度不穩的問題。面對這些情況,如果井式爐中測溫失準問題得:不到徹底解決,必然給企業生產帶來經濟損失，影響企業信譽和發展不說，甚至產品在流向社會(huì )之后會(huì )給用戶生命財產安全造成威脅?；谶@.些原因，相關部門和單位非常董視爐溫測試工作,也提出了相關解決和
應對辦法。
三、井式爐中熱電偶測溫失準問題解決辦法
　　經過一段時間的工作實踐分析得出，在井式爐中解決熱電偶測溫失準的方法主要有破壞已經發生的擇優氧化條件，當氧化條件發生變化的時候，測熱電偶便能發揮更好的效果,從而達到良好測溫的效果。
1.組織馬弗等井式爐原件碳原子的釋放
　　由于馬弗、導流管等設施在受到并式爐加熱中會(huì )逐漸被煤炭碳原.子等元索滲透。這些結構雖然本身不會(huì )釋放碳原子。但它也不會(huì )阻止碳原子的通過，針對著這種情況我們可以通過氣體交換、稀釋等方法來減少這些設施中映原子通過率，從而避免碳原子與氧原子發生反應而產:生的高溫，這樣有效的確保了并式爐中的溫度。但是由于馬弗、導流管本身構成復雜，因此這種解決和處理方法往往都存在很大的技術難題，不容易被廣泛推廣使用。
2.改變保護管規則
　　保護管較細，而且直徑大小不統一，安裝是隨機的。如果保護管很細，則保護管與賽管之間的縫隙就較大。一且熱電偶插入處存在潛雛隙，特別是大的縫隙，則外養冷空氣在負壓作用下沿臂熱電偶保護管外沿吸入，對熱電偶前端部的陶瓷管及周?chē)R弗墻磚起冷卻作用。導致熱電偶前端頭部區域溫度偏低。爐溫檢測失準。檢測后的熱電偶在兩個窺視孔測溫時，從窺視孔往里吸冷風，所以窺視孔處的馬弗墻磚溫度也低，與有精隙的熱電偶所測效果相同。原因查明后，用石棉將1#并式爐中層熱電偶縫隙堵嚴實，溫度打點記錄儀指針在10min內上升了50℃, .20min后媛慢上升至660℃穩定，隨后用石棉將所有爐組的熱電偶孔墻嚴實。
3.絕緣型鎧裝偶熱電偶測量方法的選用
　　解決大型氣體滲碳爐溫場測試熱電偶被污染,最經濟最方便的方法，就是選用絕緣型鎧裝偶作為測試熱電偶。選用絕緣型鎧裝偶對該大型氣體滲碳爐董新進行測試，其它條件不交.
四、結束語
