氣化爐可調防振熱電偶在水煤漿漿加壓裝置中應

摘要:神華寧煤甲醇廠水煤漿加壓氣化爐(GE氣化爐)裝置使用氣化爐可調防振專用熱電偶后,解決了以往氣化爐熱電偶使用壽命短,頻繁更換熱電偶造成“非計劃停車”增多的生產問題,使熱電偶備件費用降低了70%,實現了氣化爐熱電偶國產化,經濟效益顯著。
0引言
　　寧夏煤業集團年產25萬t甲醇生產裝置于2004年9月10日開工建設,是寧東能源化工基地規劃建設的重點項目之--。項目采用德士古全廢鍋流程,是目前世界最先進的節能工藝。該裝置也是國內外甲醇合成及精餾和二甲醚合成及精餾的工業化裝置中設計能力最大的。據了解,自2006年6月10日投料試生產以來,生產過程運行正常,產出的產品全部達到優等品標準。TEXACO德士古全廢鍋流程氣化爐燃燒室的操作溫度為1350~1500℃,操作壓力2.5~8.7MPa.焰氣含有CO、H2.CO2、H2O、CH4、Ar.N2及H2S等組分;由SiO2、CaO、MgO、Fe2O,、Al2O,、Nu20、K20、Cr2O,及ZnO等構成焰氣煤灰,煤灰熔點為1310~1370C.燃燒室殼體材質為SA387GRADE11CLASS2,內襯耐火襯里。TEXACO水煤漿氣化爐采用水煤漿進料,在氣流床中加壓氣化,水煤漿與純氧在高溫高壓下反應生
成煤氣。
　　TEXACO德士古氣化爐具有高溫、高壓、氧化性和還原性氣氛共存、強沖刷、溫度壓力驟變的特殊工況。
1目前測溫熱電偶存在的缺點
　　氣化爐溫度是直接反應氣化爐是否正常運行的最重要參數之一。首先,因為氣化爐內各組分需在-一個嚴格控制的溫度(1350~1500℃)下才能獲得理想的轉化率;同時，溫度的穩定,能大大提高價格昂貴的耐火磚的使用壽命。所以,必須對溫度進行準確的測量和嚴格的監控。對于提高生產效率、延長設備壽命、確保安全生產、實現環保概念具有重要意義。測溫熱電偶是保證溫度測量正常進行的先決條件,而目前國內外所使用的熱電偶普遍存在溫度漂移大、使用壽命短的缺點。其原因如下:
(1)在大于1350℃的高溫下,對于氣孔率高的套管,爐內的H2、Co、Fe、Na等會(huì )對偶絲產生劣化作用,使偶絲在短時間內產生100C以上的溫度漂移,如未能及時發現，這種溫度漂移甚至會(huì )達到300C.此時,對溫度的觀測便失去意義,造成爐內“過燒”情況的發生。
(2)在發生“非計劃停車"時,氣化爐內會(huì )發生溫度和壓力的驟變,其變化對保護管的破壞相當嚴重,會(huì )導致?tīng)t內的H2和CO直接進人熱電偶內部，使熱電偶絲產生“氫脆"和“碳中毒”,從而喪失測量溫度的能力。
(3)爐內物料沖刷嚴重,如果熱電偶的強度和抗熱振性不強,或者安裝時的測點位置掌握不合理,則在極短的時間內便被振斷或沖折。
(4)爐內的耐火磚襯里在燃燒過程中會(huì )由于沖刷而逐漸變薄,同時熱電偶將由于內襯層的變薄而探人到爐內,此時在強烈的物料沖刷”下,熱電偶會(huì )瞬間斷裂,損壞率100%，
(5)在熱電偶的密封結構被破壞的情況下,高溫腐蝕性氣體極易發生泄漏,使安全生產存在極大隱患。這些缺點直接導致的結果是“非計劃停車”增多,燒嘴、內襯等貴重部件由于“過燒”而縮短了使用壽命,不僅使生產運行無法保證,而且大大增加了設備運行成本和生產費用,嚴重降低生產效率。
2測溫傳感器的技術性能要求
(1)耐高溫。在1350~1500℃的高溫下能正常穩定的工作。
(2)耐高壓。能承受2.5~8.7MPa的高壓而不被損壞。
(3)耐腐蝕。能同時抵抗氧化性和還原性氣氛的雙重腐蝕。
(4)抗沖刷。具有一定的機械強度和可調整的插人長度,主要是當內襯發生變化時,能抵抗物料、煤灰的長期沖刷。
(5)壽命長。因氣化爐一般在開車2個月左右需要停車檢修,所以要求所使用的熱電偶能保證長時間的連續工作,減少“非計劃停車"。即使在溫度壓力驟變的情況下也不被損壞。熱電偶的使用壽命要求≥3個月。
　　針對這些要求,由某公司研制的“氣化爐可調防振專用熱電偶”通過特殊的材料選用和結構設計,滿足了氣化爐工況對溫度傳感器的苛刻要求,并通過近1年運行,其使用效果和反應出的經濟效益均已得到充分的展現。
3氣化爐可調防振專用熱電偶
　　氣化爐可調防振專用熱電偶.也稱水煤漿加壓氣化專用高溫熱電偶,是某公司根據水煤漿加壓氣化的工況特點,專門研制的一種可調防振、耐沖刷、抗氧化、多級阻漏的氣化爐專用熱電偶,現已申報了專利,專利號為200820075479.5。該產品于2007年1月開始立項研制,到2007年6月便正式投入生產,并且其功能已在神華寧夏煤業集團甲醇廠的應用中得以證實。
3.1保護管材料的選用
　　根據氣化爐的工況環境及以上分析,在選擇熱電偶保護管材料時,必需具有良好的機械強度和耐高溫氧化、耐沖擊、耐腐蝕氣密性好的特性,能同時承受高溫高壓的物料和溶渣對其腐蝕和沖刷的多重作用。
3.1.1外保護套管
　　氣化爐可調防振熱電偶采用進口碳化硅作為外保護套管，該材料是通過無壓燒結亞微米碳化硅粉末制造的，該燒結工藝產生的自結合細晶(小于10μm)碳化硅產品具有硬度極大、重量輕且空隙率低等特點，具有陶瓷和金屬的雙重特性。
(1)高溫強度。即使在超過1750℃高溫時仍能可靠地使用。
(2)高硬度。其硬度是僅次于金剛石的高性能材料之一。
(3)低氣孔率。小于10μm的超細結晶,經氦氣檢漏測試，其氣孔率幾乎為0,可有效阻止H2和CO通過管壁上的氣孔對熱電偶絲造成損壞。
(4)高熱導性。與不銹鋼的導熱性相當,是氧化鋁的導熱性的5倍。
(5)耐磨損。超高的硬度和密度,使其具有理想的耐磨損，能長期抵抗物料的沖刷。
(6)耐腐蝕、抗氧化。由于碳化硅的高密度、低氣孔率和化學惰性，使得它即使在超高溫度下也能工作于氧化性和還原性氣氛以及強酸強堿的腐蝕性環境中。
(7)多規格系列性。直徑φ10mm~φ38mm,經過科學推算和實際現場的考證,可調防振熱電偶采用φ31.8mm直徑作為外保護套管。
3.1.2內襯套管。

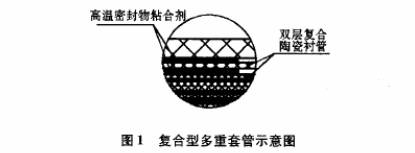

　　為提高外保護管在高溫下承受焰氣和溶渣的強烈沖刷,在碳化硅外套管內襯雙層復合陶瓷管作為內襯保護管,并在復合陶瓷管與碳化硅管之間填充高溫密封物和粘合劑，使其成為復合型多重套管,見圖1。

　　該復合型保護管的材料選用和工藝配合方法,使套管的整體強度得以提升,并且提高了套管在溫度、壓力驟變時的性能，有效地滿足了氣化爐內需要耐高溫高壓、氣密性好、能同時適應氧化性還原性氣氛、耐腐蝕和抗沖刷的苛刻要求。
3.2熱電偶特殊結構的設計運用
　　氣化爐可調防振熱電偶的主體結構采用了可調防振的設計理念,其突出特征是當氣化爐爐壁襯里厚度發生變化時,熱電偶可通過調節自身的伸縮量來達到最佳的測量位置,測量芯體更換方便,并通過萬向轉球限位導向管、校正減振彈簧、變徑法蘭組等結構的配合，使該產品具有超強的抗振性、抗沖刷性和準確高效的測溫效果,使用安全性高。
3.2.1主要結構組成

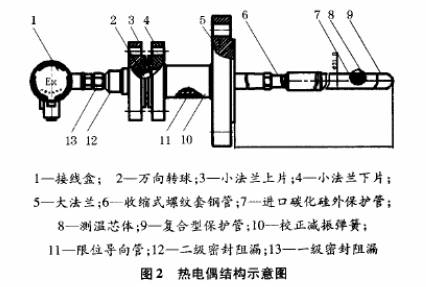

熱電偶結構示意圖見圖1。

3.2.2結構特點
　　主要結構特點為插人長度可調節。該產品主體由測溫芯體、保護管、限位器導向管伸縮螺紋套管、校正減振彈簧、萬向轉球和防爆接線盒構成,測溫芯體和插入長度通過收縮式螺紋套管和校正減振彈簧,可以在土120mm范圍內進行調節。插人長度可調的結構設計主要是為解決氣化爐內的兩個工況特點:
(1)一般情況下,在設計熱電偶的插人長度L時,采用鐵絲鉤探入內襯的方法,L=鐵絲鉤探測的長度-25mm,測多次后取其平均值。而氣化爐內襯為非金屬耐火磚,其內表面是不均勻的。所以只有插人長度可調節,才能滿足不同測點.不同位置時探頭長度均能調整到最佳位置。
(2)在煤氣化反應進行當中,爐壁襯里的厚度會(huì )隨著焦化沖刷被逐漸地減薄,內壁向外擴延。為確保傳感器前端仍然保持在內壁處的最佳測量位置,其長度必須進行相應的縮短調節。根據目前國內外德士古爐工作運行情況的統計,其襯里厚度最大變化量為100mm,所有±120mm的伸縮量足以滿足實際生產的需要,并保證安全生產。
4氣化爐可調防振熱電偶在神華寧夏煤業集團甲醇廠的應用
　　該產品目前在神華寧夏煤業集團甲醇廠使用一直處于良好的運行狀態。其結構中的兩個突出特點在現場使用中表現非常明顯。一個是其長度的可調性,滿足了德士古爐在運行中爐壁厚度變化的需要,因此其使用壽命得以提升,自投人使用以來，從未因熱電偶的質量問題造成停車。另一是其變徑雙法蘭組的安裝方式和抽芯式結構的結合運用。氣化爐整個工作流程中涉及預熱.正式測量、更換測溫元件等步驟,所以在氣化爐投料前會(huì )產生反復的安裝與拆卸。該熱電偶采用ANSIDN100PN11.0大法蘭與DN50PN11.0小法蘭的變徑雙法蘭組合的形式,并配合測量芯體的抽芯兩節式的結構,可實現大法蘭的最初安裝固定和小法蘭隨測溫芯體隨時進行更換的安裝拆卸方式,即安全又輕便快捷。比如,在預熱爐升溫時,采用K型熱電偶,當溫度升至1000℃時便需更換為B型氣化爐專用熱電偶進行正式測溫，并開始加壓。以往產品采用單一的大法蘭形式,不僅笨重，而且整個產品反復安裝極其不方便,造價也極高。而采用法蘭組和可抽芯式結構后,便可先將與氣化爐連接的DN100PN11.0的大法蘭與氣化爐安裝好,而在更換熱電偶時便不再需要拆換大法蘭,只需更換小法蘭及測溫元件即可。且抽芯式結構使更換產品時只需更換小法蘭以上部分,小法蘭以下及大法蘭套管無需再進行更換或購買,使備件費用降低了70%,同樣實現了維修工作量的減少和良好的經濟效益。從實際的生產運行情況看,該產品非常適合現場的需要,又因其良好的先進性,將具有很廣泛的發展空間。
5結束語
　　通過氣化爐可調防振熱電偶的使用,有效解決了德士古氣化爐生產過程中的溫度測量問題，減少了“非計劃停車”,從而延長了整個氣化爐的工作壽命，為企業帶來了顯著的經濟效益。該熱電偶耐腐蝕、抗沖刷、高溫下測量精度高、長度可調節的突出特點填補了國內外氣化爐測溫產品的空白。
該產品的研制有效解決了在化肥和煤化工行業中的水煤漿加壓氣化爐(德士古爐)中的高溫測量問題。利用特殊的結構形式和合理的材料,使其可在同時具有高溫高壓及溫度壓.力驟變,強沖刷的特殊條件下穩定可靠工作,完全能替代進口產品。實現了氣化爐測溫用熱電偶的國產化。
