高溫鹽浴爐測溫熱電偶的電解保護裝置

       目前，高溫鹽浴爐測溫熱電偶高速鋼淬火加熱，一般都采用高溫鹽浴爐來實現。對于爐溫的測量和控制，普遍應用輻射高溫計或鉑銠一鉑熱電偶并配合電子電位差計來進行。這兩種感溫元件都存在一定缺點。就鉑銠一鉑熱電偶來說，主要的問題是石英保護管性脆易破裂，政使高溫鹽滲人管內而損壞熱電偶。為此，試用不銹鋼作外套管，但發現高溫鹽對它的侵蝕嚴重，不久套管就損壞了。為了解決這一問題，在外套管周?chē)由衔⑷蹼妶?chǎng)，即以套管為負極,.在其附近另設一個陽極，使套管周?chē)母邷佧}.發生微弱電解，所以稱這種裝置為電解保護管。經使用證明，該裝置對不銹鋼外套管防腐蝕的效果良好，延長了它的使用壽命。
一、電解保護管的具體裝置
        電解保護管裝置由整流裝置和保護管裝置組成，現分別予以說明。.
1.整流裝置

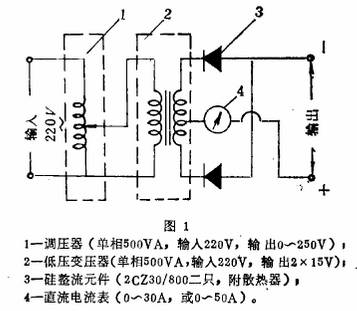

       此裝置如圖1所示，它由調壓器、變壓器和整流元件組成，輸出直流電流40安以上。裝置輸出端的負極接保護套管，正極接電場陽極。

2.保護管裝置。

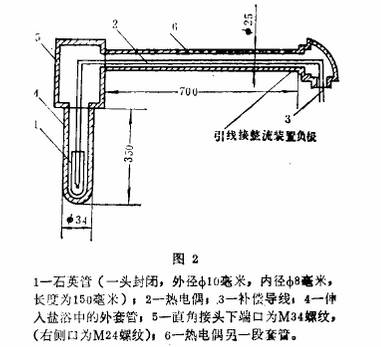

       該裝置由保護管和陽極組成。保護管制成直角形(圖2)，伸入鹽浴中的一-段外套管4用1Gr18Ni9TiA號不銹鋼制成，長為350毫米，內孔徑為26毫米，加工時，一頭封閉，另一頭車成M34螺紋。另--段外套管6,用φ25x700毫.米的無縫不銹鋼管制成，--端被車成M24的螺紋，管面將由導線接整流裝置的負極。

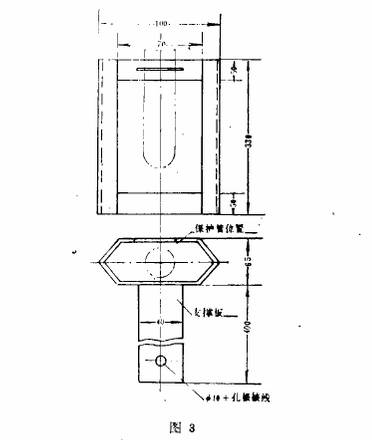

       陽極用3毫米厚的不銹鋼板焊成，結構尺寸如圖3所示，使用時有250毫米左右浸入高溫鹽浴中，電解保護管插在陽極中間。

二、現場使用情況和比較試驗
       在使用電解保護管裝置時，首先將陽極放入高溫鹽浴爐內，通電后再放入保護管。測溫完畢后，必須取出電解保護管才能斷電，保證保護管周?chē)}液始終處于電解狀態。鹽浴內的電流大小,經試驗,在上述裝置尺寸及條件下，以15安為宜。超過18安時，高溫鹽的電解度加強，在陽極周?chē)鷮a(chǎn)生少量的氯氣。達到30安時，陽極將出現較多的氯氣。但如果電流太小，則難于對套管起保護作用。這種裝置產生的微量氯氣，將隨高溫鹽的揮發物被抽氣機排出室外，故安全無害。
       為了考察防腐蝕的效果，進行了對比試驗。將一根不通電的保護管和電解保護管同時放人鹽浴爐內,經9小時的浸泡,取出觀察發現:浸泡在鹽浴中的一段電解保護管壁上鍍有一層厚約0.2亳米的金屬層,該金屬層很容易剝落，剝落后，保護管外壁很光滑，看不出有侵蝕的斑點，基本上防止了高溫鹽對外套管的侵蝕作:.用。而不通電的保護管則受到較嚴毛的腐蝕。這套裝置已用于生產中，效果良好。
