基于HART協議的智能溫度變送器設計

[摘要]根據石油化工廠的實際需要,研制了一種支持HART協議的智能型溫度變送器,采用高性能單片計算機C8051F410和HART調制解調芯片作為核心部件;供電電路與信號調理電路獨特。整體電路結構簡單、成本低廉,性?xún)r(jià)比高。
0引言
       HART是現場變送器的主要數字通訊方式之HART協議儀表廣泛應用于現代工業控制系統中。在變送器中,由于其功能所制約,既要在3.5毫安以下解決儀表供電問題，同時還要進行二線制變送、信號調理、運算和就地顯示;使用環境因素限制了電路體積，本安防爆限制整個電路內能量累計，室外工作要求電路要能工作在天氣極限高低溫條件下，因此整體變送器電路結構復雜。隨著電子技術和計算機技術的發展，低功耗、高性能、寬溫芯片的出現,使得變送器的相對簡單了許多，成本也降低了很多。智能化、低成本、功能強是儀表的主要方向。采用高性能單片計算機C8051F410和HART調制解調
芯片，加上獨特的供電電路與信號調理電路,使得整體電路結構簡單、成本低廉,性?xún)r(jià)比高
1系統整體及主要技術指標
      本儀器主要分成四部分進行:回路供電及4-20MA電流環輸出;信號調理及單片機的運算輸出;HART通訊;顯示與參數設置。整體電路如圖1所示。

供電電路提供工作電流3.5毫安、工作電壓3.3V的恒壓、恒流,為變送器所有電路提供電源
      熱電阻信號調理部分向傳感器提供恒流激勵,并且將傳感器的輸出電壓經適當的濾波后引入到A/D轉換器的模擬輸人接口;A/D轉換部分對傳感器輸出的信號放大后，轉換為數字量供MCU使用;MCU5對電壓信號進行線性化和補償處理,得到待測量的溫度值。
      HART通信模塊由HART調制解調器和D/A轉換器及外圍電路組成,D/A輸出部分完成電壓到環路電流的轉換，將MCU輸出的數字量轉換成相應的4~20mA電流信號;HART調制解調器接收疊加在4~20mA電流+-0.5mA調制信號,將檢測到的FSK數字信號解調，通過串口通信傳給MCU,MCU產生的應答幀數字信號通過HART調制解調器調制成FSK頻移鍵控信號,疊加在4~20mA電流信號上發送出去。
參數顯示與設置部分由段式液晶顯示器和微動按鍵組成,用于變送器參數和顯示設置。
主要技術指標如下:
供電電壓:9~32VDC。
使用環境溫度:-40~85度。
儀器全量程精度:0.5級。
2硬件
2.1回路供電電路及4-20MA電流環
      為了完成智能變送器工作電壓9~32VDC供電與工作電流3.5-22Ma要求，電源使用微功耗OPA244運算放大器，放大器允許工作電壓高達36V,功耗只有35微安運放，配合并聯型參考源，一個提供工作電流3.5毫安、工作電壓3.3V的恒壓、恒流電路,為變送器所有電路提供電源，保證變送器自身工作電流變化不會(huì )影響變送器電流輸出。
      由于運放本身靜態功耗35UA，反饋電流耗掉33UA,參考源最低靜態電流10UA,因此實際能給變送器其他部分提供的電流為3.4MA，如果變送器其他部分使用電流小于3.4MA，多余電流通過參考源流出，如果電流大于3.4Ma,電路失效,因此，所有變送器其他電路要保證總電流小于3.4毫安，變送器輸出的與傳感器信號相對應的電流信號由單片機DA輸出控制TLV2252、T31、T32組成的恒流輸出電路實現，為了保證儀表輸出精度，電流輸出驅動部分采用達林頓結構，電流放大倍數達萬倍以上，忽略由于基極電流流出對儀表輸出精度的影響。
2.2信號調理及單片機電路
      熱電阻信號調理部分使用TLV2252低供耗軌到軌運算放大器，差動放大電路解決了熱電阻導線引線電阻對熱電阻測量溫度的影響，為了盡可能提高后續單片機內AD轉換器使用效率，在電路中添加了去零點電阻R19，讓R19電阻值等于儀表最量程時熱電阻阻值，這樣，放大器電壓輸出只和溫度變化對熱電阻阻值變化相關，提高了AD轉換器使用效率,V=KI(RT-R19)，熱電阻激勵恒流源有C8051F410提供，C8051F410能提供0.25.0.5、1、2毫安多量程恒流源為了減少功耗，選用0.5毫安做熱電阻激勵恒流源C8051F410單片機工作在內部時鐘191406點上，也是C8051F410上電約定工作頻率點，在此點工作頻率下，不開外設,耗電200UA,開設AD和0.5和0.25毫安路DA,整體電流供耗小于2毫安。由于恒流源由C8051F410單片機提供,恒流大小可變，在實際使用中可根據實際情況自動調整恒流大
小,使調理電路輸出和AD轉換輸入量程相匹配,提高AD轉換效率,AD轉化器轉化速度為200KPS，使用過采樣技術可適當提高AD轉換精度，內部過采樣時AD轉換精度達到13位穩定輸出。為了補償儀表受溫度的影響，使用單片機內部自帶溫度傳感器對儀表整體做溫度補償。單片機內帶看門狗電路、內帶可再線編程FALSH，省掉了儀表必須的看門狗和參數掉電防止丟失電路。
2.3HART電路
      HART協議通訊電路使用MAXIM公司的DS8500芯片，極低的微安及功耗使其可以忽略功耗對整體電路的影響，輸人信號通過阻容隔離濾波電路直接引人芯片，輸出部分通過阻容隔直及阻抗匹配耦合到電流輸出電路輸人端,完成HART通訊電路。
2.4顯示與鍵盤控制電路
      顯示電路使用HT1621控制器，控制段式液晶顯示器，為了使變送器在沒有HATR手持編程器時能夠對變送器設置，在前面板增裝了3個微動按鍵，用來設置參數,液晶顯示電路耗電約500微安，為了方便變送器夜間使用，液晶顯示使用了背光，考慮到耗能要求，使用4~20毫安電路環驅動液晶背光。
3軟件
      軟件主要完成如下幾個方面操作:

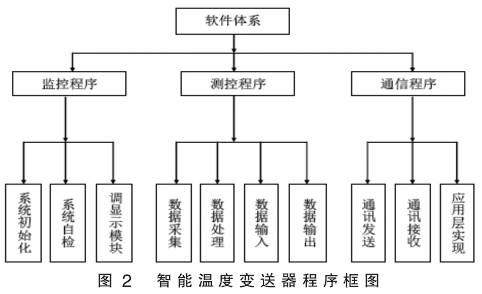

      數據采集、存儲、運算,信號的自校準運算、HART通訊協議、變送輸出、液晶顯示及鍵盤操作等內容,程序框圖見圖2。

4結束語
      整個電路簡單,充分利用了C8051F410所帶資源，成本造價極低,在控制大電感電容的使用，，為后續本安提供基礎。
