循泵熱電阻溫度信號異常波動原因處理

摘要:針對秦一廠海水廠房循泵熱電阻溫度信號頻繁異常波動的問題，從元器件本身、熱電阻三線制接法、儀表測量回路構成、DCS接收側組態設置等方面分析對熱電阻溫度測量過程中產生波動的原因，并介紹了幾種現場消除或降低干擾的一些實用措施，供同行參考。
     在電力生產熱工控制領域中，溫度測量是不可或缺的-環。這些溫度參數涉及聯鎖、保護或作為監視信號,在機組安全運行狀態中扮演著重要角色。熱電阻是中低溫區常用的一種溫度監測器，它的主要特點是測量精度高、性能穩定。因此，廣泛應用于工業生產中，在秦一廠有許多使用熱電阻溫度計測溫的實例。溫度產生波動會(huì )影響運行人員對機組運行情況的監視，對機組安全運行造成影響。針對秦一廠30萬機組海水廠房DCS改造后，循泵溫度測.量出現異常波動為背景，詳細介紹了查找方法和查找過程,以及最后采取的處理措施，供同行應對類似故障時參考。
1故障背景與檢查

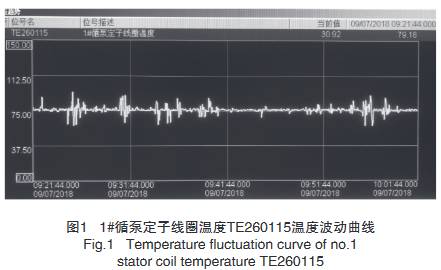

     2018年7月9日，秦一廠30萬機組運行人員報缺陷.1#循環水泵電機TE260115、TE260116(1#循環水泵定子線圈溫度)波動大，波動幅度在68℃~120℃之間。經儀控人員查詢DCS內溫度趨勢圖發現，溫度波動持續了較長的時間，TE260115和TE260116的波動時間基本相同，波形也類似，而1#循泵其他溫度測點在同一時間都無波動，趨勢平緩。由于溫度波動最高值已經觸發主控循泵溫度光字牌報警，影響運行人員監視，所以?xún)x控人員立即對熱電阻元件、DCS機柜卡件、就地接線端子箱、DCS機柜接地、電纜分布等進行了全面地檢查。

1.1熱電阻元件檢查
     在工業溫度測量上,經常使用熱電阻。熱電阻的本體安裝在廠房現場中，而信號處理常常在距離現場較遠的控制室內，這兩者之間的距離較遠，如果僅用兩根導線傳輸，導線本身的阻值與熱電阻的阻值串聯在一起會(huì )造成測量值的偏大，并且導線自身阻值產生的誤差很難修正，因為導線的阻值是隨著導線沿途的環境溫度變化的，環境溫度會(huì )隨著實際情況變化。因此，在實際工業生產中，多使用三線制溫度熱電阻”。秦一廠海水廠房循泵測溫也使用的是三線制的熱電阻。

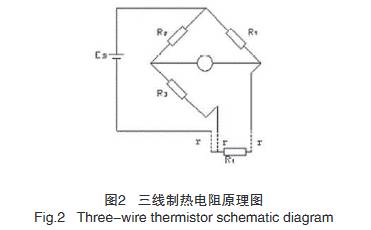

     三線制電路中，當電橋平衡時，(Rt+r)R2=(R3+r)R1,則Rt=[(R3+r)R1-rR2]R2=(R3R1/R2)
+(R1r/R2)-r如滿足R1=R2,則等號右邊含有r的兩項完全消去,就和r=0時電橋平衡公式完全-樣了。這種情況下，導線電阻r對熱電阻的測量毫無影響。

     循泵溫度現場接線如圖3所示。鉑電阻溫度計從測量側接出3根導線，其中兩根從同一接點接出，第3根從另-接點單獨接出。在實際的運行過程中，有時會(huì )發生從溫度元件開始，電阻值就已經產生波動或者異常的情況，這是因為熱電阻C的焊接絲在振動或老化的影響下，出現了焊點松動甚至脫落的情況，這會(huì )導致熱電阻接線方式在三線制和兩線制之間切換，造成電阻值的不斷變化，從而使得溫度測量產生波動。
      儀控人員在循泵側面的接線盒內端子排上測量就地元件的電阻值，發現阻值穩定未見波動。
1.2DCS機柜卡件的檢查
      目前，海水廠房采用DCS系統。在R18大修中進行數字化改造，替代了原有DCS。經分析,產生波動的TE260115和TE260116分布在兩塊卡件上，兩塊卡件同時出現故障的可能性較小，同時卡件上的其他溫度信號趨勢平緩未見波動。為排除卡件上通道故障的可能性，儀控人員在DCS前端加固定電阻。若卡件通道故障，則加人固定電阻，DCS趨勢圖中也會(huì )產生波動，但經觀察DCS畫面也未見波動。
1.3就地接線端子箱
      循泵溫度信號從電機側面的接線盒引出后進人溫度轉接箱，轉接箱內接線端子未緊固也有可能造成溫度信號波動。接線端子上如果有氧化現象，會(huì )造成接觸電阻，使溫度顯示偏高，但這種情況一般不會(huì )造成溫度反復跳躍。儀控人員為了排除故障可能性，對端子箱內所有端子進行檢查并緊固，在儀控人員工作期間，未出現溫度元件波動的情況。
1.4接地檢查
      接地分為保護接地和儀表接地。保護接地是將系統中平時不帶電的金屬部分(比如機柜等)與地用導線進行連接。一般情況下，這些金屬外殼是不帶電的，但在設備故障時，設備有可能會(huì )漏電，使得這些金屬外殼得電。如果沒有很好地接地，那么這些金屬就成為了帶電體，與地之間有很高的電勢差，對人身以及設備會(huì )造成傷害。而儀表接地是為了使信號在傳遞過程中有更好的屏蔽，降低其受干擾的程度，主要是防止高頻電磁干擾信號對設備內部電路信號產生影響。
      接地不良有可能會(huì )造成信號受干擾，工作接地的原則是單點接地。由于地電位差的存在，如果出現-一個以上的地點就會(huì )形成回路，使儀表引人干擾，所以同-信號回路，同一屏蔽層或排擾線只能有一個接地點，除了既定接地以外，其他部位應與一-切金屬構成絕緣。根據以上原則，儀控人員對溫度回路進行接地檢查，發現DCS側接地可靠有效，且滿足單點接地。
1.5其他因素檢查
      一般熱電阻波動都會(huì )檢查以上幾點，可是經檢查還是未有結果。儀控人員將DCS的趨勢圖調出，觀察是否有規律可循，發現出現溫度波動的時間不規律。經與其他幾臺循泵對比發現，其他循泵在定子溫度線圈的15、16溫度測點也有這樣的波動，雖然波動大小不一致,但是波動時間卻是一致的，此時懷疑與大功率設備的啟停相關。儀控人員經啟停大功率設備后觀察到行車吊鉤動作時,循泵溫度會(huì )同步波動。經檢查行車電纜路徑,發現在電纜間內，有一段行車動力電纜與循泵溫度測量電纜未分開,懷疑是因為電纜路徑問題導致溫度在行車吊鉤動作時產生波動。儀控人員為驗證，在地面拉一段臨時電纜從就地轉接箱到DCS機柜，再啟動行車，發現溫度信號穩定。
      綜上所述，確認循泵溫度的干擾源來自于行車動力電纜。由于DCS系統無法完全濾除干擾信號,導致溫度波動。在查找缺陷的過程中，難點在于溫度波動并不總是產生，而是隨機產生，往往在檢查故障的過程中，發現各環.節都沒有問題，很難發現故障產生的原因。因此，需要綜合考慮各方面的因素，做到逐-排查,最后鎖定缺陷。
2循泵溫度信號波動問題處理
2.1對動力電纜外加裝屏蔽層

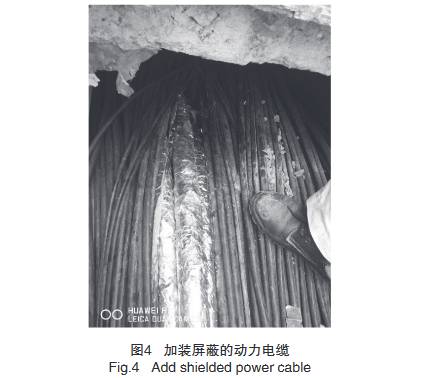

     經現場勘察，行車動力電纜與循泵溫度信號線路徑重合部分電纜情況較差，在不拆除DCS側接線的情況下很難把動力電纜和信號電纜分開，而且涉及到波動的電纜數較多,拆除接線重新布線的風險也較高，很難創(chuàng )造條件重新鋪設電纜。于是，先采用將行車的動力電纜外包金屬屏蔽層并將其接地的方法，如圖4所示。

     但此項工作完成后，發現循泵的定子線圈溫度15、16點仍然會(huì )隨著行車的啟動而波動。因為循泵溫度信號線的一段電纜橋架經過循泵下的地坑，而行車動力電纜也經過地坑，但由于循泵已經投用，不具備在地坑內搭腳手架進行檢查維修的條件。因此，需尋求更可行的方案。
2.2在DCS前端加裝濾波電容
     濾波電容的電路原理較簡單，當輸人脈動電壓高于濾波電容兩端電壓時就對電容充電，而當輸人脈動電壓低于濾波電容兩端電壓時，濾波電容開始放電，承擔對負載提供電量的責任，補償了輸人脈動電壓的下降趨勢，從而達到降低脈動電壓的脈動程度(紋波系數)。儀控人員在DCS前端加裝各種容量的電容進行試驗后，最終選用容量63uF、耐壓250V的電容，經一段時間的觀察發現，溫度趨勢穩定。但這種方法并未從根本.上解決問題，并且會(huì )導致溫度波動反應遲緩，因此需要更好的處理方法從根本上解決問題。
2.3梳理受干擾電纜情況
     大修期間循泵停運，維修人員對6臺循泵的溫度電纜進行梳理。從DCS柜側拆除，拆除過程中發現受電磁干擾的信號有一個共同點。施工期間信號電纜使用的是規格為10×1.0的電纜，每-一個溫度信號需要三芯線，受干擾的溫度信號的3根芯線并沒有使用同-根電纜內的內芯。當使用同一根電纜內的三芯線時，減少了磁通面積，線芯的間距越小，磁通面積也越小;另外，兩根芯線內的磁通方向相反，有效抑制磁通對信號的干擾。但是若同一信號的兩根芯線分布在不同的電纜內，增大了磁通面積，磁通方向也無法互相抵消，因此雖然與其他信號線的敷設路徑一致,但卻無法抑制大功率電氣信號的干擾。儀控人員將這些信號重新敷設電纜，并進行試驗，啟動行車并使吊臂多方向移動，觀察溫度信號的趨勢。

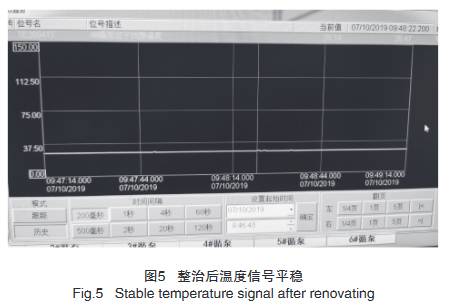

3提高熱控系統抗干擾能力的措施
     在核電廠，由于廠房布置較緊密，同時現場的信號又很多，除了儀控的小功率信號以外還有電氣等很多大功率的信號。這些電纜路徑有重合的部分，就導致了現場存在嚴重的電磁干擾環境。儀控信號，如溫度、流量、壓力等模擬信號容易受到電磁耦合、接地線電位、控制回路自身等原因的影響，干擾這些信號,導致這些信號波動,并誤發報警信號，影響主控人員對電廠參數的監視，降低了設備的可靠性。因此，在處理此次循泵熱電阻溫度波動缺陷的過程中，也總結了幾種提高熱控系統抗干擾能力的措施。

3.1確保接地可靠
     對于有單點接地要求的系統，要仔細檢查信號電纜的屏蔽層。拆除電纜屏蔽與接地之間的連接后，測量電纜屏蔽線和接地之間的絕緣電阻，測量值需大于電纜絕緣電阻允許值，恢復接線后，測量電纜屏蔽與接地之間的電阻不大于20,并且全路徑要保證電纜屏蔽單點接地。
3.2屏蔽法
     在電纜路徑周?chē)写蠊β孰姎獾那闆r下，要注意分橋架隔離。儀控信號與電氣信號應分開兩個橋架，并加裝蓋板。對于穿墻間隔較近的情況，可以將導線穿在鐵管或其他金屬屏蔽物內進行屏蔽，注意使用該方法時，電纜橋架和金屬屏蔽物也需要良好接地。
     使用雙絞線傳輸，磁通方向相反，有效地抑制了磁通對信號的干擾，所以雙絞線對電磁干擾有-定的抑制作用。在干擾嚴重區域，可采用總屏加分屏雙絞線。
3.3改變信號傳送方式.
     比起電阻信號,DC4mA~20mA抗干擾能力非常強，可以在現場離原器件較近的地方加裝鉑電阻溫度變化器，將電阻信號轉換為標準電流信號。這種做法，直接增強了信號的抗干擾能力，在一些現場干擾信號較大，自身屏蔽已經無法滿足要求的時候使用。但需要另外增加設備,同時也要修改控制器的輸人。
3.4加裝防浪涌保護器
     為防止露天設備易受雷擊損壞，應在露天安裝的變送器、執行機構等設備上加裝防浪涌保護器，或在輸人信號上加裝熱敏電阻等元件，給雷擊電流提供泄放通道凹。
4結束語
      熱電阻是中低溫區常用的一種溫度監測器，它的主要特點是測量精度高，性能穩定。因此，廣泛應用于工業生產中。在秦一廠有許多使用熱電阻溫度計測溫的實例，溫度產生波動會(huì )影響運行人員對機組運行情況的監視，對機組安全運行造成影響。因此，研究電廠中熱電阻溫度測量產生波動的原因有極大的現實意義。本文是對干擾引起溫度信號波動案例的分析查找并提出了抗干擾措施，希望可以對同行有一定的幫助。
