雙通道熱電偶測溫系統及切削溫度測試中應用

摘要:針對切削溫度連續測試數據實時保存等問題，設計開發一種雙通道熱電偶連續采集系統，系統采用熱電偶作為溫度傳感器，可進行雙通道熱電偶溫度連續采集。應用到實際高速銑削工件切削溫度測試中，測試結果表明:系統操作簡單，性能穩定，為高速切削工件切削溫度的理論分析提供了數據依據。增加熱電偶數量該系統可實現多通道溫度的實時連續采集。
1.引言
       為了對切削過程中隨刀具切過工件不同位置時工件瞬態切削溫度的變化進行研究，溫度測試過程需要進行連續或者間隔很小的數據采集”。雖然各種新型溫度測試方法不斷涌現，熱電偶法仍然是可靠、方便的切削溫度測試方法。但熱電偶測溫法存在以下缺點-3:①響應速度慢;②接觸式測溫;③不具備連續多點采集功能;④面向切削加工應用的多通道測量熱電偶采集系統較為少見。本文針對熱電偶存在的③、④問題，提出一種雙通道熱電偶連.續采集系統解決方案。
該系統的連續測溫并保存功能由計算機編程控制實現，多通道測量由計算機外接采集卡連接多根熱電偶絲實現。采用TES-1310K型熱電偶作為傳感器，以RBHAD7202采集卡同時進行多路采集熱電偶的電壓信號，將整個過程的采集結果保存起來，采集過程采用計算機控制。板卡采用PCI總線接口,通過采用高速精度高AD芯片、精度高儀器放大器、高密度FPGA邏輯芯片實現高速、精度高實時數據采集。
2熱電偶標定試驗

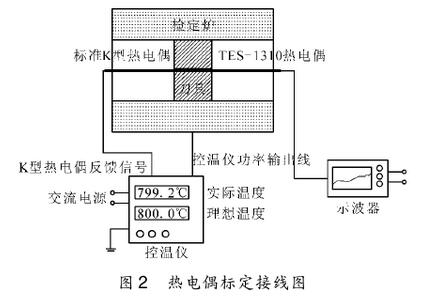

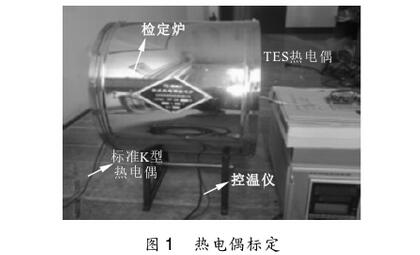

       標定裝置見圖1)包括YG-5檢定爐、SR23控溫儀、標準K型熱電偶一支、TES-1310型熱電偶若干、銅絲若干、示波器等。標定方案如圖2所示。將TES-1310熱電偶與標準K型熱電偶末端用銅絲捆在一起標準熱電偶外套有陶瓷保護層，保障兩支熱電偶不接觸)，置于YG-5檢定爐爐膛內，標準K型熱電偶與SR23控溫儀連接，作為控溫反饋信號,TES-1310型熱電偶則接示波器，以便在標定時讀出其電壓值。接通電源后控制YG-5檢定爐膛內溫度從室溫逐步升高，在100℃-850℃之間,每隔50℃保溫一段時間，分別從SR23控溫儀和示波器上讀出熱電偶的溫度和輸出電壓并記錄;溫度達到上限850°C后，開始降溫，同樣每隔50℃保溫一段時間，分別從SR23控溫儀和示波器上讀出熱電偶的溫度和輸出電壓并記錄。為消除隨機誤差影響，每支熱電偶標定測試三次。

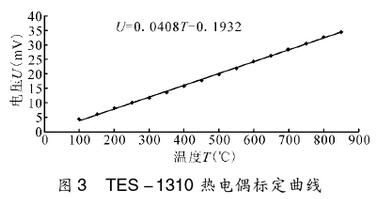

將每支熱電偶的3次標定數據求取平均值，標定曲線如圖3所示。

3數據采集卡選擇與界面程序開發

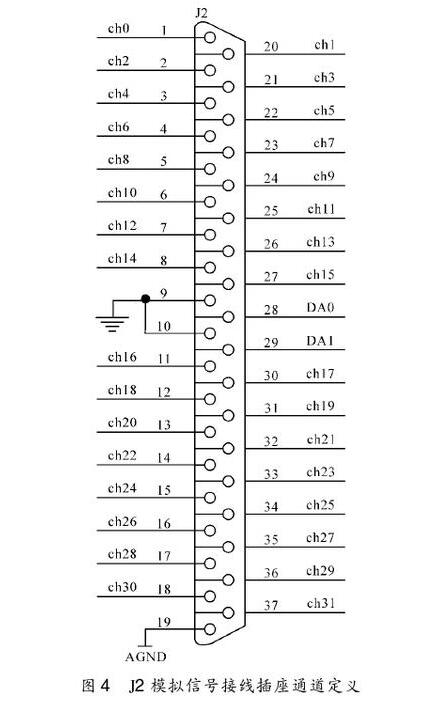

       AD7202板信號從模擬量輸入接頭J2輸入，然后經過阻容元件、多路開關進入儀器放大器，經過儀器放大器實現阻抗匹配和干擾抑制，再送到程控放大器，然后送到A/D芯片。PC機首先選通相應的通道，然后觸發A/D,A/D完成后，讀取A/D結果。J2是37芯接頭，針腳定義如圖4所示。

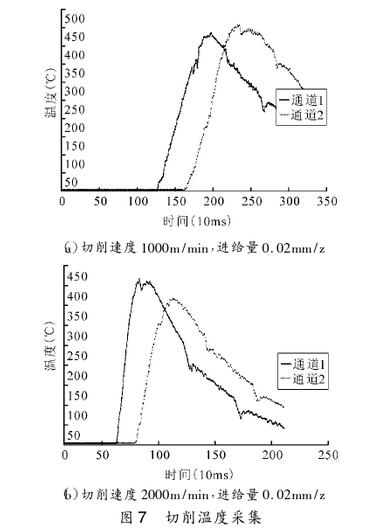

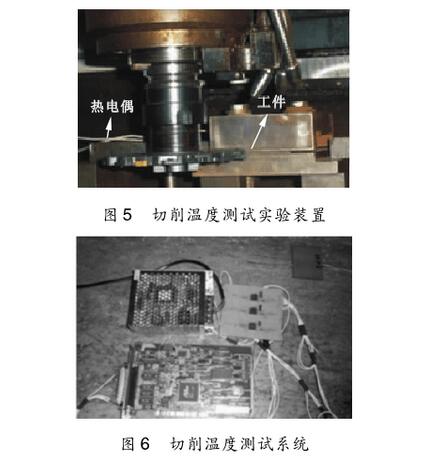

       工件材料為Inconel718鎳基高溫合金。保持每齒進給量0.02mm/z、軸向切削深度2.5mm、徑向切削深度1.5mm不變，改變主軸轉速995rpm、1990rpm、2985rpm、3980rpm，考察切削速度500m/min、1000m/min、1500m/min和2000m/min對工件切削溫度的影響規律。采集的數據如圖7所示。

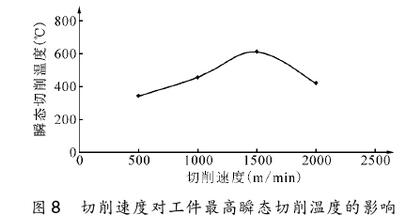

       工件最高瞬態切削溫度隨切削速度變化情況如圖8所示。分析實驗數據發現，隨著切削速度的升高,其最高切削溫度呈現先上升，后下降趨勢，切削溫度隨切削速度升高出現了下降拐點。

5結語
       設計開發了雙通道熱電偶采集系統，采用VB語言設計了熱電偶溫度連續采集系統的控制程序對其進行了標定調試。對開發的雙通道熱電偶溫度連續采集系統進行了試驗驗證，通過對采集到的切削溫度進行分析，研究了隨切削切削速度升高工件最高瞬態切削溫度的變化規律，發現高速切削條件下，隨切削速度提高工件溫度峰值出現拐點。
