熱電偶破損會(huì )出現的現象

     熱電偶具有結構簡單、工作可靠、測溫范圍廣等優點，廣泛應用于各種行業的溫度測量和溫度控制。在回答這個問題之前，首先要了解熱電偶是如何工作的，只有當我們知道熱電偶的工作原理時，才能知道熱電偶破壞的影響是什么。
熱電偶工作原理

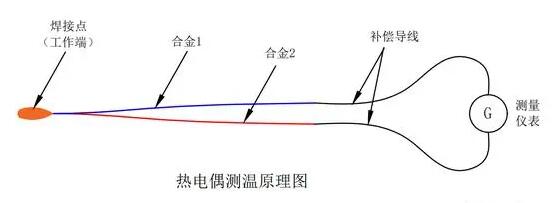

      熱電偶由兩種不同成分的合金組成。合金的一端焊接在一起，稱為"工作端"或"熱端"；另一端分別稱為"自由端"或"冷端"。下圖顯示：

     在使用中，插入需要測量熱電偶的"工作端"，另一端"自由端"連接到儀器上。如果熱電偶的"工作端"和"自由端"的溫度不同，則由于這兩種合金的熱電特性，會(huì )在回路中產生電動勢(電壓)。利用該儀器對回路中的電勢(電壓)進行測量，通過對熱電偶比例尺的檢驗，可以了解"自由端"與"工作端"之間的溫差。(熱電偶標度的自由端通常以0度測量)"。

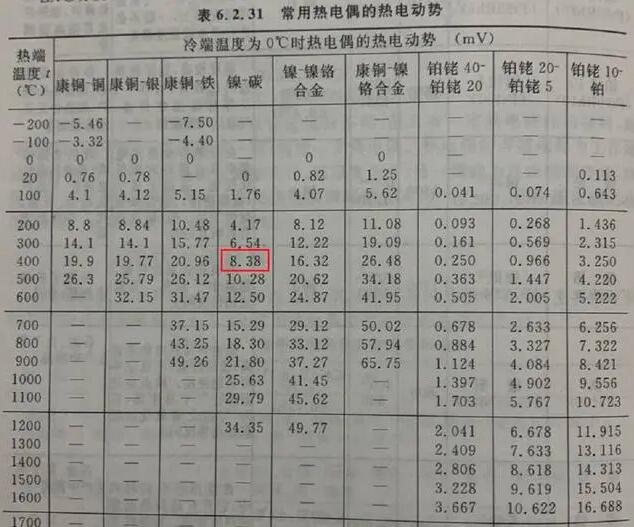

     如上文所示，當鎳碳熱電偶的冷端為20度或零度時，熱電偶的熱力學力為8.38mV，表明熱電偶的工作端溫度為400℃。
熱電偶補償導體
     在實際應用中，如測量烤箱溫度。熱電偶的工作端通常放在烤箱內，冷端放置在烤箱外面。當烤箱工作和不工作時，烤箱外面的溫度變化很大(冷端溫度往往變化很大)。如果冷端溫度變化很大，測量結果就會(huì )有很大誤差。
     例如，在鎳碳熱電偶冷端20℃和100℃測得的溫差為8.38mV，但工作端的實際溫度則完全不同(當鎳碳熱電偶的冷端在20℃時為8.38mV，則工作端溫度約為400℃，而鎳碳熱電偶的冷端在100℃處為8.38mV，但工作端溫度僅大于300℃)。熱電偶破了會(huì )出現什么現象
     為了減少冷端溫度變化引起的測量誤差，通常使用補償線將冷端從熱源附近延伸到遠離熱源的地方，溫度相對恒定。由于熱電偶一般由銀、康銅、鉑、銠等金屬材料制成，成本昂貴，延長線一般由銅-銅-鎳、銅-康銅、銅-銅-鎳等金屬材料制成，價格相對便宜。
     在連接補償線時，我們應該注意正極和負極不能反轉的事實。例如，鉑銠10鉑熱電偶使用銅-銅-鎳補償線，熱電偶正(鉑-銠)連接到補償線正(銅，通常用紅色絕緣線)，熱電偶負補償線(銅-鎳，一般用綠線絕緣線)。
當熱電偶斷裂時會(huì )發生什么？

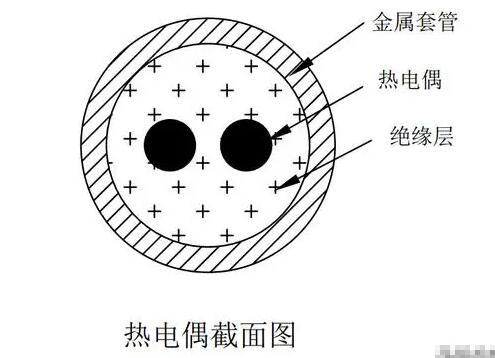

     為了測量帶電物體，防止熱電偶腐蝕，提高使用壽命，在熱電偶外面設置一層金屬外殼，中間填充絕緣材料。如圖所示

     對于普通物體的測量，熱電偶斷裂也沒有影響，因為熱電偶本身可以直接和直接測量，但它會(huì )影響熱電偶的使用壽命，如易氧化、易斷裂等。它仍受某些特殊物體(如帶電物體、高腐蝕性物體、氧化物體等)測量的影響。當熱電偶被腐蝕和氧化時，精度會(huì )下降。因此，仍有必要定期測量熱電偶的絕緣強度和精度。
