基于熱電偶精度高現場溫度參數采集

摘要:E型熱電偶作為一種價格低廉、構造簡易、溫度測試范圍廣的測溫元件。被廣泛使用于工業現場溫度參數采集中，在此基礎上引入ADAM模塊可以為溫度參數的現場采集提供便利.實現現場溫度參數的遠程控制。本文對基于熱電偶的現場溫度參數采集方法進行了研究，結果表明，采用K型熱電偶并在測溫系統中引入ADAM模塊，可以提高溫度采集的精度。在工業生產現場溫度采集領域中可以得到廣泛應用。
        隨著現代工業生產技術水平的日益進步，溫度采集在石油化工、冶金制造、機械等領域的地位日趨重要。通常進行溫度采集的電于元件主要包括熱電阻和熱電偶兩種類型，其中熱電偶由于具有較高的測溫精度,寬泛的溫度范圍和簡易的組成構造而被廣泛應用于工業生產現場測溫系統中，目前經常使用的熱電偶主要有S型、R型、B型、K型、N型、E型、J型及T型等8種型號,其中K型熱電偶成本低廉,熱電勢-溫度特性?xún)?yōu)良,因而應用普遍”。
        在某些特殊的生產環境下，如高溫爐膛、石油加熱、蒸餾設備，由于高溫高壓等苛刻環境的限制無法實現溫度的直接測量。將計算機技術應用于基于熱電偶的現場溫度測量系統,采用ADAM模塊，可以實現對生產現場溫度參數的遠程化監測和控制,實現特殊環境下的數據采集。
本文提出一種工業生產現場溫度參數采集方法,該方法在測溫系統中用K型熱電偶，同時引入ADAM模塊。通過分析采集數據精度可證明所提出方法可進行嚴苛現場環境下精度高的溫度數據采集,實現生產過程遠程控制的目標。
1現場溫度參數采集系統的構成

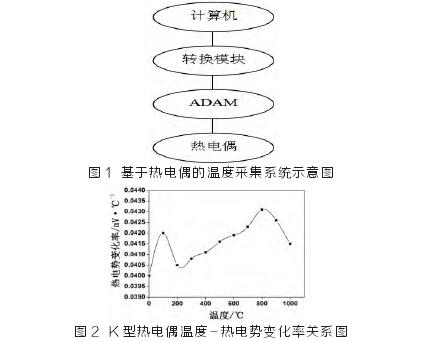

       圖1所示為現場溫度參數采集系統組成的示意圖，如圖所示，其中熱電偶采用K型熱電偶,其溫度采集靈敏度為40μV/C,最大可以達到1300℃的測試溫度，溫度參數通過熱電偶轉換為電信號，K型熱電偶溫度與熱電勢變化率的關系如圖2所示，可以看出K型熱電偶的熱電勢變化率隨溫度變化呈現出明顯的非線性特點，因此使用前需要對熱電偶進行調零并增大電壓，使熱電勢變化率隨溫度進行線性變化;ADAM模塊與現場的熱電偶相連，不需要變送器即可將熱電偶轉換的電信號傳輸至計算機中，此外ADAM模塊還可以對信號經行放大和濾波處理，以及輸出數字信號和通訊的功能;在A(yíng)DAM和計算機之間還存在一-個轉換模塊，這是應為二者所采用的傳輸協議不同，前者為RS-485型，而后者為RS-232型，該轉換模塊為插卡式1/O板，作用在于將ADAM信號轉化為計算機可以識別的信號。

2現場溫度參數采集系統ADAM模塊程序設計

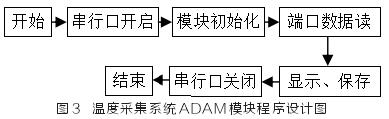

       圖3所示為溫度采集系統中ADAM模塊的程序設計示意圖，在A(yíng)DAM模塊開始使用之前，必須設置各個相關參數，如地址,波特率，輸人等。參數設置程序由模塊相關的專業軟件進行操作，當參數設置結束后，需要根據實際應用的要求進行程序設計。本文研究的現場溫度參數采集系統的程序采用VisualC++經行設計,于程序設計包括接口端，熱電偶測量范圍、溫度數據采集時間間隔、通道、數據轉化等參數設置，串口,調零，溫度數據采集過程，處理采集數據，回放溫度數據等，其中現場溫度參數采集時間間隔的程序設計尤為重要。首先需要采用Timer控件，在窗體中采用該控件，對溫度數據采集間隔的時間屬性經行相應的設置，之后在Timer__Timer()進程中編寫人數據讀取程序，最終可實現間隔固定的現場溫度參數采集。需要指出的是,通過設計得到的實際間隔時間是Timer控件中Interval屬性的值加上運行數據讀敢程序所需時間的總和。

       當溫度數據采集結束后,需要對其格式進行轉換，之后存儲于具有多維特征的數據組當中，記錄繪圖后,建立數據庫。由于系統具有回放功能，因此可以對數據采集過程中的任意一個時刻經行調取。此外，由于系統是在A(yíng)DMAPI.BAS中進行模塊數據的定義，因此需要在項目中加入該文件,當模塊數量不止一個時，還需要對該程序進行多次重復。為了方便數據的統計管理，還可以直接將通過熱電偶獲得的現場溫度參數數據寫人特定的數據庫當中。
3精度分析.

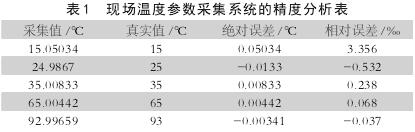

       本文以某型號制冷恒溫槽為例對采用文中所提方法進行現場溫度參數采集的精度經行了分析，首先將K型熱電偶放人槽中，熱電偶另一端放置于小槽中并設定溫度為10℃，將恒溫槽的升溫速率設定為10℃/min,由所設計的系統經行熱電勢值采集,之后通過計算得到不同溫度條件下的電勢平均值;采用拉格朗日插值法對熱電偶電勢/溫度曲線進行擬合。對擬合后的曲線采用軟件進行處理,獲得相應的真實溫度。表1所示為該溫度采集系統的精度分析表。

      從表1可以看出系統采集的現場溫度參數值與真實值之間的偏差處于土0.1℃范圍內,相對誤差小于4‰,說明采用該方法經行現場溫度采集的精度較高,完全符合工業生產現場溫度遠程化采集應用的要求。
4結語
        現代工業生產對溫度采集技術要求日益提高，然而由于高溫高壓等嚴苛環境的限制，使得現場溫度采集較為困難，K型熱電偶作為一種溫度采集電子元件被廣泛應用于溫度數據采集過程中，采用K型熱電偶并引人ADAM模塊可以實現現場溫度參數采集的遠程化監控和控制。通過對采集值和真實溫度的對比分析可以看出采用該方法進行溫度采集的精度較高,符合現場溫度的采集的應用要求。
