傳感器方法檢定壓力變送器能力的演算

本文以壓力變送器檢定的技術為基礎，論述壓力突增等多種條件下的處理辦法，并在驗算方法上，使用傳感器法對變送器驗算的能力進行優化條件。在提出精度保護措施的同時，為相關技術領域提供學術交流內容，維護壓力變送器使用的有效性。

壓力變送器是將壓力變量條件轉變?yōu)榭蓚鬏斝盘柕南到y。在對此系統進行檢測的過程中，通過對被檢測壓力值的指示，完成參數的讀取，并在壓力變送輸出信號中出現與系統相對應的電流條件。通常情況下，使用輸出信號與壓力變量之間的線性函數關系，可以更加直接的完成數字壓力計，并在標準器、壓力變送器、造壓器之間形成完整的系統結構。

壓力變送器檢定注意事項

當前的技術條件下，現場檢測工作通常使用HART協議的功能保證對傳輸范圍的控制，并在調節零點與量程關系的過程中，起到積極的作用。然而由于輸入壓力并不是標準壓力源，所以這種方法與理論上的檢定概念有明顯區別，只能作為基本的量程設置方法發揮一定的功能作用。在行業的“壓力變送器檢定規程”中，對量程調整的范圍提出了明確的要求，并在輸出參數等內容中進行了細化的規范。在發生電源變化、環境溫度改變、振動與傾斜等多種情況時，都會(huì )對變送器的輸出條件造成影響。

所以，必須在變送器檢定過程中，從以下四點內容入手，完成對檢定方法的優化控制。首先，在高、低壓腔室的設計中，都必須預留與外界相連接的通道，并在零點位置進行觀察，如果其指針沒有對準1V，必須對其進行更正。其次，在完成零點調節后，需對標磚壓力源進行處理，使其緩慢的釋放壓力，并在達到壓力條件最大量程時，保證輸出值為5V。第三，如果此時的量程沒有達到5V，必須手動操作進行控制，在重復零點與量程的處理過程中，滿足基本的技術要求。第四，在對測量范圍進行等分管理的過程中，可以使用對應的顯示數值，并計算其中的誤差變化。如果誤差加大，就必須對其進行微調處理，以此保證檢定的規范性與有效性。

檢定變送器驗算優化方法

（一）穩定壓力變送器信號

變送器的使用過程中，如果壓力值在檢測開始沒有發生變化，當加壓到一定條件時，出現了壓力數值的突增，并在泄壓后也無法將壓力輸出值規整為零。那么，就應從變送器的密封圈開始進行檢查，在確定密封條件的同時，觀察壓力變送器是否存在引壓口堵塞的問題。如果在加壓條件下，壓力的介質無法進入設備，就會(huì )在壓力上升到一定條件后，沖破密封圈的保護，并在降壓過程中，對引壓口再次造成堵塞，從而導致此類問題的產生。為處理這一技術現象，可以嘗試更換密封圈的方法，并對變送器進行拆卸處理，檢驗其工作狀態。

（二）接電輸出與設備阻塞

設備檢定過程中，對于電力線路的條件是重點的內容，必須杜絕操作中的接錯線問題發生。而產生無電力輸出的問題，很有可能是在線路或是電源輸出條件上出現故障，在檢查線路是否存在短路條件的基礎上，確認與電源的匹配程度，以此保證電力電力的穩定性。如果在此類硬件條件中沒有故障問題，就應對儀表的電流值鎖定條件進行分析。在部分壓力變送器的檢定過程中，如果增加壓力，其儀表盤仍然停留在1V的數值指示中，有很大可能是執行了電壓輸出的鎖定狀態，雖然仍然可以進行相應的檢定工作，但是在數值參數上不會(huì )發生變化。對此，可以通過手動操作解鎖的辦法，更改HARTOUT的數值，完成儀表解鎖。

（三）傳感器技術下的驗算內容

對壓力變送器內的檢定，可以嘗試使用傳感器測定，對使用過程中的測量不確定性進行評價。在施加操作案例中，可以將（0－2）MPa0.1級別，且輸出電流條件為（4－20）mA的壓力變送器作為檢定對象。在標準器選擇上，使用精度等級為0.02的ConST273系列標準器進行處理。

在測定伊始，首先要對環境條件進行控制，將溫度控制在20℃，并使相對濕度條件維持在45%~75%區間，在《壓力變送器檢定規程》的參數指導下，設計完整的檢定內容與工藝流程，保證設計的合理性條件。以△I=I－I0作為其計算的基本數學模型。在此公式中，△I代表壓力變送器輸出誤差；I代表實際輸出電流；I0代表理論輸出電流。

為了更加正確的計算其中的靈敏度公式，可以分別對理論與實際輸出電流的影響效果進行分別計算，其中理論輸出電流下的靈敏系數，可使用公式：

C1=∂△I/∂I0=－1

而實際輸出電流下的靈敏系數則使用公式：

C2=∂△I/∂I=1

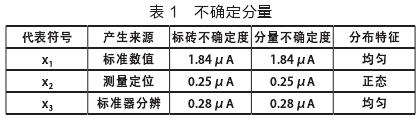

在對標磚不確定度的分量信息進行整理的過程中，可以分別將理論電流條件下的不確定分量、壓力變送器實際去確定分量、標準器分表不確定分量分別設置為固定的位置參數x1、x2、x3。在計算與測量的統計過程中，完成這三個參數的計算統計，最終合成并總結各類不確定分量條件的統計數值，如表1所示。

通過對此類不確定性的合成整理，可以得出基本的關聯數值，將xc的數值確定為1.87μA。同時，在取信因子的統計計算中，可以在被檢測變送器在1.5MPa的示值條件下將檢定結果確定為△I=0.005（1±0.024%）mA。

（四）傳感器檢定技術下的校準驗算

以前文的不確定度計算為基礎，在分析過程中可以發現，標準器中提供的不確定分量值的貢獻程度要優于其他參數。由此，可以對這一計算方法進行拓展應用，在完成分量計算的過程中，統計滿足精度條件下的現行差值，并在得到量程數據45%的條件下，進行放寬應用，將其參數延展到50%。然后可以確定，當檢定能力在50%的狀態下，可以完成項目需要的檢定內容。以此，傳感器式的壓力變送器檢定方法，可以滿足相關技術應用條件的需要，并可作為基本的技術參考條件，實現對項目?jì)热莸臋z定處理。

提高驗算精度保護措施

按照相關的技術管理規定，在執行壓力變送器檢定之前，必須對設備進行清理，清除其表面的灰塵與雜物。如果發現變送器的引壓管中存留液體，應在靜壓條件下進行控制，防止在壓力逐漸增加的過程中，對檢定數據內容產生誤導。而這種防護措施，不僅可以保證檢定數據精度，也是對設備儀器的保護，防止出現送修情況，避免時間與經濟成本的過度消耗。

在不同的使用條件下，技術人員會(huì )根據實際測定內容對變送器的阻尼值進行調整，并以此控制其輸出值的變化速率。在輸出變化值較慢的變送器設備，可以利用阻尼值的變化條件，實現鑒定效率的調整，并使其滿足使用需要。阻尼值的調整，通常使用人工調節方法，在不影響變送器靜態精度條件的同時，應用最短阻時間闡常數完成控制，以最快的速率穩定壓力變送器的輸出波動條件，達到控制設備的效果。

總結：通過對壓力變送器的描述分析，對檢定過程中容易出現的基礎性問題提出了解決方案，并在傳感器指導下，完成了基本的演算內容，使壓力變送器在使用過程中可以更好的發揮自身功能。同時，對此類內容的升級，不僅可以提高相關人員的業務能力，也是推進壓力變送器設備成長的重要途徑，可有效的促進相關計量測試的研究深入。
