熱電偶電動勢的測量偏差分析
發布時間:2023-05-25
瀏覽次數:
摘要:直流電位差計可以較準確地測量出被測值,但仍舊存在一定的偏差。對運用直流電位差計測量
熱電偶熱電動勢產生的偏差進行分析,計算了測量系統的A類和B類不確定度。介紹了可以修正測量系統部分偏差的方法,說明了可略去的偏差原因.
0引言
熱電偶是工業生產上常用測溫儀表中的測溫元件,它能直接測量溫度,并把溫度這個物理量轉換成熱電動勢[1].因此,對熱電動勢值的準確測量可提高測溫的準確性、直流電位差計是利用直流補償原理制成的一-種測量?jì)x器、所謂補償法也是一種比較測量法,測量準確度比較高,除測量電壓外,還用于測量電流、電阻、電功率(2].但是,采用直流電位差計測量熱電偶的熱電動勢,也會(huì )和其他儀器一樣產生一定的偏差,下面就其在測量熱電偶熱電動勢時的不確定度進行分析計算.
1電位差計測量電動勢原理

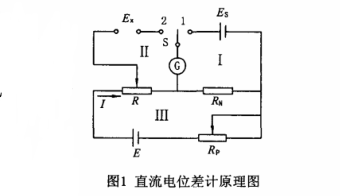

如圖1所示是直流電位差計的原理圖,可分為三個回路[2].
回路III為工作電流回路,有輔助電源E,可變電阻Rp,調節電阻R和標準電阻RN.它的任務主要是提供一個穩定的工作電流.
回路I為校準回路,標準電池Es用來校準工作電流,把開關S合向1時,調節Rp改變工作電流,檢流計指零時有
Es=IRN(1)
回路II為測量回路,保持工作電流不變,把開關S合向2時,調節電阻R,若檢流計指零,表明被測電勢Ex與電阻R上的壓降相互補償,即
2測量系統中可修正及可忽略的偏差
2.1可修正的偏差

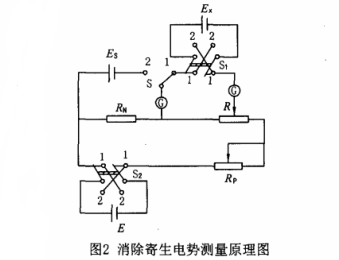

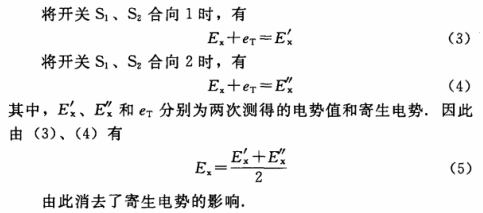

測量電路中,各種接觸點很多,不可能做到完全歐姆接觸,而且接點的熱容量也各不相同,因而不可避免地會(huì )產生附加電勢,即寄生電勢,它與被測熱電動勢值相疊加從而影響被測量值.減少寄生電勢的方法是電流換向法,考慮到寄生電勢方向與電流方向無關,故本文采用如圖2(見15頁)所示的測量電路.
2.2可忽略的偏差
在測量電路配制中,盡量使用偏差可略的元件,其中包括:調節電阻Rp調節不夠所造成的偏差;因工作電流和被測熱電勢數值都較低且漏電并不嚴重,所以絕緣電阻達不到理想狀況的無窮大而引起的偏差也可忽略;在配制較好的穩壓電源情況下,可忽略工作電流回路輸出端電壓變化帶來的偏差[3].
3熱電偶熱電動勢測量值的不確定度
3.1A類不確定度UA

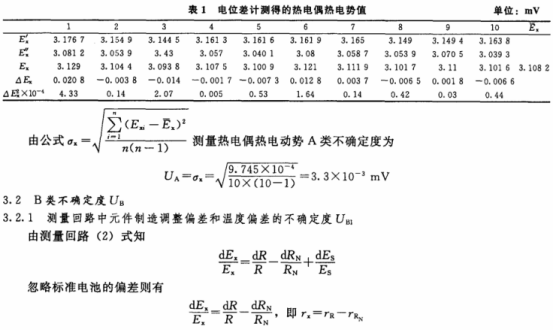

表1是電位差計在熱電偶溫差一定時的熱電動勢測量值,共計10次.
由此看到該項偏差就是電阻上的偏差,主要有溫度偏差和制造調整偏差.對于本測量使用的UJ31型電位差計標準使用溫度是15~25℃,檢定溫度是20±1℃,設溫度每變化1℃電阻相對變化量為α,20±1℃到25℃之間溫度相對變化的最大可能值則為
rtmax=6(αR一αRN)
而UJ31電位差計的|αR-αRN|≈7X10
-6,所以電阻上的溫度偏差為;
rtmax=6(αR-αRN)≈42X10
-6≈0.0042%
UJ31電位差計在制造時將電阻的制造調整偏差最大限制在0.01%,其余各部偏差可路.因此,此項偏差最大可能值為0.02%.溫度偏差和制造調整偏差總值為
rx≈0.0042%+0.02%≈0.024%
所以有
3.2.2電位差計測熱電偶熱電動勢溫度補償盤偏差的不確定度Ux.

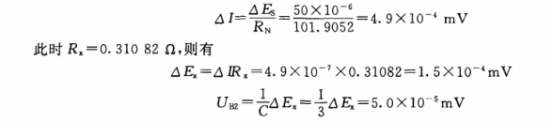

溫度補償盤是對熱電偶冷端溫度進行補償的,測量中使用的溫度補償盤所產生的溫度補償電壓最大偏差是±50μV,即△Es=50μV,所以
3.2.3檢流計靈敏度偏差的不確定度UB3、UB4
測量電路中使用的檢流計為指針式,因其靈敏度不夠必然在校準回路和測量回路中引起系統偏差,設此兩項偏差的不確定度為UB3、UB4.

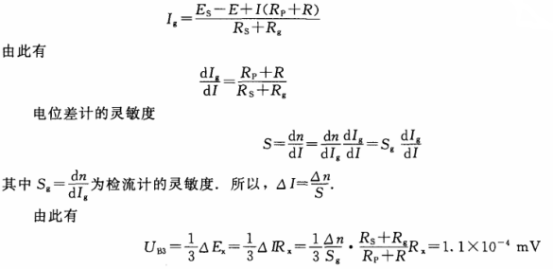

首先計算校準回路的檢流計靈敏度偏差的不確定度UB3.如圖3所示電路校準時若完全補償則有Es=IRN,但因受檢流計靈敏度不夠的限制,不可能做到完全補償,回路I中就有電流,必然引起工作電流的變化,分:析電路可知
其中標準電池內阻Rs=1200Ω、Rp=304.45Ω、R=17.10Ω、Rn=0.31082Ω、檢流計的靈敏度Sg=1.2X10
6div/A.靈敏度閾值△n=0.3div、內阻Rg=180Ω.

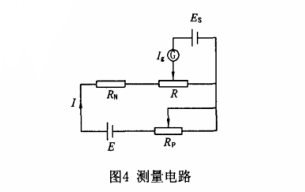

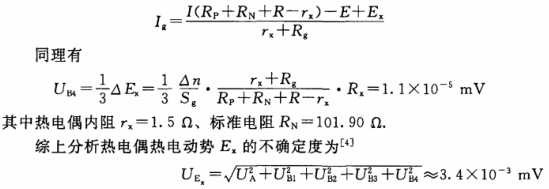

其次,計算測量回路的檢流計靈敏度偏差的不確定度UB4.如圖4所示電路測量時若完全補償則有Ex=IRx,同樣因受檢流計靈敏度不夠的限制,不可能做到完全補償而產生偏差,分析電路可知
3結語
(1)應用Pro/E和ANSYS軟件建立了PVR系列葉片泵轉子的三維有限元模型,并對轉子模型進行了模態分析,得出了轉子的各階固有頻率及振型,這為對轉子作進一.步動力學分析打下了基礎,同時也為實驗模態分析中激勵方式、測點布置、采樣頻率等因素的確定提供了依據.(2)為準確確定元件的各階頻率及振型,一般采用應用軟件分析與試驗相結合的方式,因此本文用ANSYS分析所得的結果,也為和實驗數據進行比較提供了依據.通過二者結合后,一般可相對精確地確定元件的固有頻率及振型,為判斷元件在實際工作中是否會(huì )和外激勵發生共振以及如何避免共振提供了參考.
