冷卻壁熱態試驗的熱電偶測溫誤差

摘要:在冷卻壁熱態試驗中,鉆孔對測點溫度場會(huì )產生干擾。利用ANSYS軟件,采用數值模擬的方法研究了鉆孔的深度、鉆孔的直徑冷卻壁壁體導熱系數以及冷卻壁熱流密度對鉆孔偏差的影響,分析了測量誤差、鉆孔偏差、試驗偏差之間的關系。研究結果顯示,由于鉆孔的存在,使得測點溫度高于沒有鉆孔的實際溫度,且在相同條件下,銅冷卻壁的熱電偶總體誤差遠遠小于鑄鐵冷卻壁,提出降低總體誤差的有效方法。
　　冷卻壁是高爐主要的冷卻設備。在冷卻壁的研究開發中,熱態試驗是不可缺少的環節。如日本幾代鑄鐵冷卻壁和目前銅冷卻壁的研究開發都需要經過熱態試驗測試。熱態試驗測定壁體溫度分布的主要方法就是在冷卻壁冷面鉆不同深度的孔,將熱電偶焊接在孔底。對于熱電偶測溫系統的誤差估計，人們只考慮儀器誤差,忽略了熱電偶鉆孔對溫度測量值的影響。事實上,由于鉆孔的存在,鉆孔周?chē)臒醾鞑ヒ呀?jīng)發生了變化,出現了測溫偏差。國外針對淬火過程的溫度測定進行過類似的研究可,但有關冷卻壁溫度測定的誤差研究還沒有見到相關的文獻。另外,熱電偶結點與孔底是否完全接觸,對于溫度測量的準確性也至關重要。因為只有完全接觸,才能降低熱電偶與壁體間的熱阻,提高測量的精度。重點研究鉆孔對測溫偏差的影響。

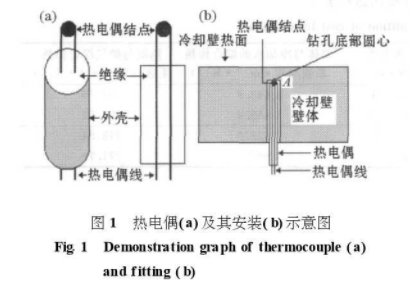

　　埋銅管鑄銅冷卻璧和合金化管鑄鐵冷卻壁是作者新開發的兩種冷卻壁。在對它們進行熱態試驗時,采用的測溫工具就是K型熱電偶,該種熱電偶是由鎳鉻和鎳硅2根導線組成,每根導線套上陶瓷管,使彼此絕緣[圖1(a)]。為了測量不同深度的冷卻壁溫度,從壁體冷面垂直鉆孔,然后將熱電偶結點焊接在孔底。

　　為了下面敘述方便,先介紹文中涉及的幾個名詞術語。如圖1(b)所示,A點為鉆孔底部的圓心，稱沒有鉆孔時A點位置的溫度為無孔溫度;鉆孔后,A點溫度為有孔溫度;將熱電偶結點焊接在A(yíng)點,這時熱電偶顯示溫度為A點的實測溫度;有孔溫度與無孔溫度之差稱為鉆孔偏差;有孔溫度與熱電偶實測溫度之差稱為測量誤差;實測溫度與無孔溫度之差為試驗偏差。
　　利用兩種冷卻壁熱態試驗數據,確定了兩種冷卻壁溫度場數值模擬邊界條件,采用三維傳熱數值模擬的方法研究了熱電偶鉆孔的深度、鉆孔的直徑、冷卻壁壁體導熱系數以及冷卻壁熱流密度等對鉆孔偏差的影響,用傳熱理論公式計算了測量誤差,為冷卻壁熱態試驗的試驗偏差估計提供了理論依據。
1數學物理模型
11建立有限元模型

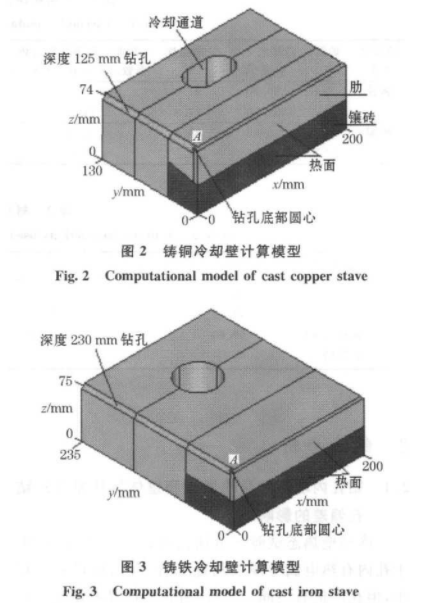

　　試驗鑄銅冷卻壁尺寸800mmX130mmX1852mm;冷卻通道為貫通式,沿壁體高度方向(=向)共有4條,在寬度方向(x向)均勻分布;通道中心間距為200mm,通道為扁孔型,孔的規格450mmX76.5mmX8mm;燕尾槽鑲磚為高鋁磚。鑄鐵冷卻壁尺寸800mmX235mmX1625mm;冷卻水管為圓孔型,水管規格中0mmx6mm;燕尾槽鑲磚為燒成微孔鋁碳磚;其它與鑄銅冷卻壁相同。根據冷卻壁的對稱性,，選高度方向(向)半個肋和半塊鑲磚,寬度方向(x向)1/4冷卻壁(即1根通道),厚度方向為實際尺寸,鉆孔直徑10mm,建立三維有限元計算模型(圖2.3)。利用
　　ANSYS軟件進行溫度場計算,模型采用SOLID70單元,鑄銅模型單元24232個,節點5216個。鑄鐵冷卻壁模型使用單元25084個,節點5280個
　　當傳熱達到穩態時,冷卻壁滿足如下傳熱方程:



1.2邊界條件

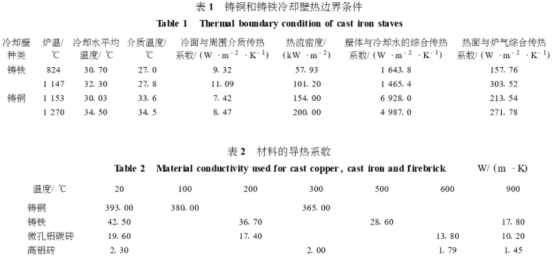

　　兩種冷卻壁模型的前面(y=0)、后面(y=200mm)、上面(銅:=74mm,鐵:=75mm)、下面(:=0)設置為對稱絕熱邊界,熱面(x=0)設置為爐氣對流換熱邊界,冷面(銅x=130mm.,鐵x=235mm)設置為與周?chē)h(huán)境的換熱邊界,冷卻通道內表面為冷卻水與壁體的換熱邊界，具體換熱系數見表1。表1的數據來自的熱態試驗結果。
1.3物性參數
　　計算中涉及的材料物性參數見表2。.

2結果分析
2.1鉆孔內填料的導熱系數和壁體導熱系數對鉆孔偏差的影響
　　冷卻壁熱態試驗熱電偶鉆孔直徑為10mm,由于孔內有熱電偶導線及陶瓷套管,孔的直徑大大減小,但孔內仍有空間。所以,將孔的邊界看作自然對流最符合熱態試驗的實際情況。下面分3種情況進行計算:①孔內填滿導熱系數為17W/(m.K)的材料;②孔內填滿導熱系數為5W/(m.K)的材料;③孔內設置為接近實際情況的對流換熱邊界。計算模型選圖2和圖3(孔底距熱面5mm),鑄銅模型選表1中爐溫1153℃的邊界條件,鑄鐵模型選爐溫1147℃的邊界條件。

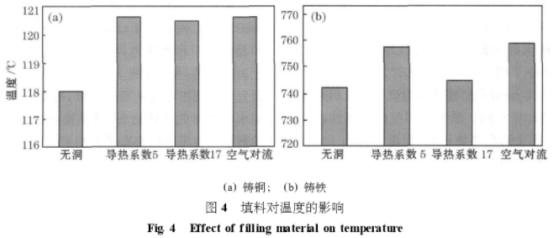

　　計算結果顯示,因為鉆孔的存在,導致壁體內部有孔溫度高于無孔溫度。對于鑄銅冷卻璧,幾種情況下有孔溫度比無孔溫度高2℃左右,說明孔內材料導熱系數的大小對鉆孔偏差的影響很小。而對于鑄鐵冷卻壁,當孔內填滿導熱系數為17W/(m.K)的材料時,鉆孔偏差為2.5℃。如果不填材料,鉆孔偏差為15℃.說明,鉆孔內填料的導熱系數對鑄鐵冷卻壁有孔溫度的影響是巨大的,這是因為銅的導熱系數遠遠大于鑄鐵的緣故。由此也說明測溫樣品的導熱系數直接影響鉆孔偏差。
2.2鉆孔深度對鉆孔偏差的影響

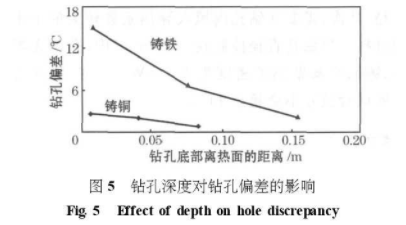

　　以爐溫1153℃的鑄銅邊界條件和爐溫1147℃的鑄鐵邊界條件孔內為空氣對流換熱邊界條件為例,對鉆孔直徑10mm、深度分別為125.90.45mm的鑄銅冷卻壁和鉆孔深度分別為230、160.80mm的鑄鐵冷卻壁進行溫度場計算,得出鉆孔深度對鉆孔偏差的影響(圖5)。

　　計算結果顯示,距熱面越近,即鉆孔深度越大，產生的鉆孔偏差越大。圖5顯示,距熱面都是51mm的鉆孔,鑄鐵冷卻壁的鉆孔偏差是鑄銅冷卻壁的5.6倍。說明鑄鐵冷卻壁鉆孔深度對鉆孔偏差的影響是很大的,對鑄銅冷卻壁影響較小

2.3鉆孔直徑對鉆孔偏差的影響

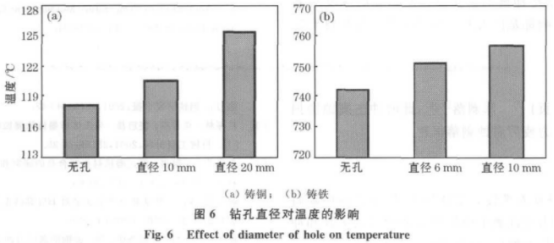

　　圖6顯示,孔的直徑對鉆孔偏差的影響是巨大的。距熱面都是5mm的鉆孔,對于鑄銅冷卻壁,孔徑增加2倍,鉆孔偏差增加了3倍。對于鑄鐵冷卻璧,當孔徑從10mm減小到6mm,直徑減少40%時,鉆孔偏差也降低了40%?？梢?jiàn),用熱電偶測量樣品內部溫度時,鉆孔的直徑越小越好。

2.4冷卻壁熱流密度對鉆孔偏差的影響
　　圖7顯示,當鑄銅冷卻壁熱流密度從154kW/m2增加到200kW/m²時,距熱面5mm的鉆孔,鉆孔偏差從2.68℃增加為4.50℃;鑄鐵冷卻壁熱流密度從58kW/m²增加到101kW/m²時,鉆孔偏差從7.4C增加到13.3℃.說明冷卻壁熱流密度每增加10kW/m²,鑄銅鉆孔偏差增加0.39℃,鑄鐵鉆孔偏差增加1.2℃。計算結果表明,鑄銅冷卻壁熱流密度對鉆孔偏差的影響是鑄鐵冷卻壁的1/3。

2.5有孔溫度與實測溫度的比較
　　在測量冷卻壁內部溫度時,將熱電偶焊接在孔底,這時將有熱量沿鎳鉻-鎳硅導線向外界傳遞,因此,有孔溫度將高于熱電偶實測溫度。利用微元熱平衡法得到熱電偶在孔內牢固情況下的測溫誤差表達式為:

　　式中,T´1、T1、T2分別為有孔溫度、實測溫度和冷卻壁外部介質溫度;d、d分別為鉆孔直徑和熱電偶結點直徑：λ1、λ2分別為壁體導熱系數和熱電偶導線平均導熱系數;h為熱電偶孔內傳熱系數;ƒ為熱電偶導線截面積。
　　熱態試驗中,用于冷卻壁內部溫度測量的熱電偶的偶絲直徑為1mm,對應的熱電偶結點直徑為2.5mm,熱電偶插入孔直徑為10mm,偶絲平均導熱系數為17.4W/(m.K),壁體導熱系數、冷卻壁外部介，質溫度及孔內傳熱系數見表1。運用公式(2)計算得出鑄銅冷卻壁內部測溫誤差不超過0.05℃,而鑄鐵冷卻壁內部測溫誤差為4~7℃。綜合以上分析得出,在冷卻壁內部測溫時,有孔溫度高于無孔溫度,有孔溫度高于熱電偶實測溫度。由此說明，熱電偶實測溫度更接近無孔溫度。
3結論
(1)鑄銅冷卻壁的鉆孔直徑對測量誤差的影響明顯大于其它因素。鑄銅冷卻壁熱態試驗時,只要將鉆孔直徑控制在10mm以?xún)?，無須在鉆孔內填料,其試驗偏差不會(huì )超過4.5℃。
(2)鑄鐵冷卻壁的鉆孔直徑及鉆孔的深度對測量誤差的影響都是巨大的。為了降低鉆孔對測量誤差的影響,鑄鐵冷卻壁熱態試驗時,應盡量減小鉆孔直徑;其次,需要在鉆孔內填入導熱系數較大的不定型材料。當鉆孔直徑控制在10mm以?xún)?、孔內無填料、鑄鐵冷卻壁熱流密度為101kW/m2時,鑄鐵冷卻壁試驗偏差不會(huì )超過11℃。
