工業熱電阻溫度計的選型

摘要:熱電阻溫度計是工業生產測溫系統建造中最常用的溫度傳感器之一，但在不同的測溫工況下選擇什么樣的熱電阻產品，是技術人員需要了解的內容。選用錯誤或不合適類型的熱電阻可能會(huì )造成系統測溫不準，使用壽命縮短等問題，甚至可能對生產場所帶來安全隱患。從測量準確性、經濟性、使用環境限制、安裝空間限制等角度，考察目前已有的熱電阻溫度計產品，指出在熱電阻選型時需注意的要點，用以指導技術人員根據自身需求來選購合適的熱電阻溫度計。
0引言
　　工業熱電阻溫度計是利用金屬導體在不同溫度下的電阻值變化來反映溫度變化的測溫儀器，是目前工業生產領域測溫及控溫系統中最常見的溫度傳感器之一。它具有精度高，復現性佳，穩定性好，結構簡單，使用壽命長等特點。尤其是在中低溫段的溫度測量，熱電阻相比熱電偶以及玻璃液體溫度計具有更加明顯的使用優勢。熱電偶在低溫段時，自身熱電勢很小，易受到設備及環境影響;玻璃.
液體溫度計結構脆弱，易損壞且無法實現電信號傳輸，因.而在現代工業自動化監測系統中極少使用。鉑和銅是目前工業熱電阻最常見的材料，鎳、錳、銠等材料也有所研究。鉑電阻測量精度高，穩定性好，可用于中性及氧化性介質中，溫度-電阻關系呈非線性;銅電阻適用于無腐蝕介質中，測溫范圍通常為-50℃~ 150℃，超過150℃則易被氧化，其電阻與溫度呈線性關系"。
目前，市面上工業熱電阻溫度計形式種類繁多，以滿足各類生產場所及實驗室的使用需求。如何選用合適的工業熱電阻進行測溫需經過仔細選型，才能同時實現可測和測準兩方面要求。
1測溫范圍及精度
　　在進行熱電阻的選型時，最優先的是要確定測溫范圍和測溫精度要求。
　　目前，熱電阻的測溫范圍可達-200~ 850℃。以鉑電阻為例，其精度等級按標準可分為AA級，A級、B級和C級，國外制造商可能會(huì )按照其他標準進行精度定義，如某些Pt100鉑RTD具有1/10DIN或1/3DIN (德國標準)精度等級。但需注意的是，等級與其有效測溫范圍是相對應的。如國家計量檢定規程JJG229- -2010中，明確給出A級線繞式鉑電阻的有效溫度范圍僅有-100℃C~ 450℃。因此,在選用某一等級的熱電阻時,需關注其有效測溫范圍，超出有效溫度范圍的其他溫度部分，則以制造商在技術條件中給出的為準。通常制造商會(huì )直接分段給出不同范圍內的精度，如在產品說明中給出-50℃~ 300℃滿足A級，在300℃~ 500℃內為B級精度。在選型中,需根據使用條件,綜合考慮所需的溫度范圍及精度/溫度允差要求，選擇合適的產品，不必為了追求測量范圍廣、精度高而增加工業生產成本。
2熱電阻接線方式的選擇
　　熱電阻溫度計在測量時，感溫端與終端顯示儀表的距離關系著引線的長短，而引線越長，引線電阻越大。如果沒有采用合理的接線方式，將會(huì )使引線電阻被引人測量結果中,從而造成測量誤差結果偏大。
工業熱電阻根據接線方式，可以分為二線制、三線制和四線制3種。
　　二線制是最簡單的接線方式，但在其測量系統中,熱電阻的引線電阻無法被消除，且由于引線電阻未知而使其被直接計人熱電阻的阻值中，造成溫度測量結果偏差較大。根據熱電阻的電阻率計算，即使較小的電阻測量誤差也會(huì )引人較大的溫度偏差[2，因此二線制連接方式只適用于連接導線短，且精度要求低的生產場所。
　　三線制考慮了引線電阻帶來的影響,其在二線制的基礎上加了一根補償導線，其補償的依據是假設3根引線的引線電阻及接觸電阻均相等氣。在電橋測量線路中，當熱電阻3根引線材質、直徑、長度等基本一致，即使3根引線的電阻差別越小時，引線電阻引人的誤差影響也越小。由于這種接線方式可以減小引線電阻的影響氣，測溫精度較二線制高，引線數量較四線制少，成本低，因而三線制是目前工業生產中最常見的一種接線方式，尤其是在連接導線較長，需兼顧測量精度與經濟成本的場所。
　　四線制連接方式可以完全依靠測量線路消除引線電阻影響，因此對導線幾乎沒有要求，測得的電阻即熱電阻本身的電阻值，最終得到的也是真實的溫場溫度。它的測溫精度最高，被廣泛用于實驗室中的精度高溫度測量,作為計量標準器的標準鉑電阻溫度計,通常采用的也是四線制連接方式。

　　總而言之，熱電阻接線方式的選擇，需綜合考慮測量性能要求及生產成本要求，以求達到準確性和經濟性的雙重滿足。
3熱電阻結構類型

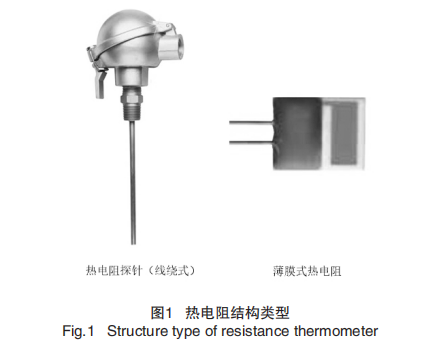

　　熱電阻按結構可分為線繞元件式和薄膜元件式，線繞式是目前最為常見的類型，其感溫金屬絲纏繞在某種材質的芯體上，因此稱為線繞式;薄膜式則是將感溫金屬嵌于薄片基體上制成。目前，使用中比較常見的熱電阻探針均采用的是線繞式，通過選用不同基體、保護套管、連接線等實現在不同場合的應用。薄膜式熱電阻除具有常規熱電阻的性能外，還具有體積小、電阻溫度系數高、熱容量小、熱響應快、耐振動、耐沖擊的特點，適用于安裝位置小, 需要快速響應的測溫系統中，在諸如電子設備的熱測試等領域有著廣泛應用。但使用時，需注意薄膜式熱電阻的最大工作電流遠小于線繞式，其體積小、熱容小的特點，使其自熱系數高于線繞式，過大的電流將會(huì )對其溫度測量帶來較大的誤差鬥。因此，通常薄膜式熱電阻產品一定會(huì )給出其自熱系數，使用者需關注。
4基體材質、保護套管材質
　　由于線繞式和薄膜式熱電阻均是將金屬絲固定于某一材質的基體上加工而成的，因而基體材質與熱電阻元件的整體使用性能有很大關系。有實踐表明，繞線式熱電阻受到振動、沖擊時，會(huì )導致感溫絲變形彎曲而產生應力，進而使其溫度電阻特性發生改變回。因此，某些工況下，應選用芯體材質具有良好抗沖擊性的熱電阻。目前，常見的芯體材質主要有陶瓷、玻璃等，陶瓷材質的芯體可適用于極低和極高溫度條件下，可耐熱沖擊，但是其抗振能力有限且只能在干燥的環境中使用。玻璃材質可適應低溫及極高溫，可耐熱沖擊,抗振性能優于陶瓷。此外，薄膜式熱.電阻通常會(huì )選用硅片為基體材質。
　　金屬絲如鉑絲在高溫下，容易被還原性氣氛所污染,導致其電阻溫度特性改變，測溫不準。因此,熱電阻在制造中，需加裝套管進行封裝保護，方可使用。套管材質也需根據使用環境進行選擇，除選與基體同材質進行封裝外，在酸堿等易腐蝕的環境中，還會(huì )采用不銹鋼等材質的套管,或對套管表面進行處理，提高表面光潔度，增強耐腐蝕性,以延長熱電阻使用壽命。薄膜式熱電阻也會(huì )通過涂保護膜等手段來增加其環境適應性。
　　選用 何種芯體材質以及保護套材質，均與熱電阻溫度計的使用環境息息相關，選用合適的材質，才能保證熱電阻使用長久。
5響應時間
　　熱電阻插入溫場后，需經過一定時間才能與介質達到熱平衡，這就是熱電阻的響應時間。尤其在帶有- -定流速的氣體或液體中,溫度往往是一個動 態變化的過程，當利用熱電阻進行動態溫度測量時，需尤其關注熱電阻的動態響應特性。有研究表明，熱電阻的響應時間主要與熱電阻本身性質、介質、流速等有關，而溫度的階躍變化量對熱電阻的熱響應時間影響并不大”。在相同使用條件下，同-熱電阻的動態響應特性數學模型結構一致，根據介質的不同，其模型中的參數會(huì )發生變化問。因此，對動態響應有需求的客戶在選型時，需說明測量介質及流速等影響因素，通常廠家會(huì )給出熱電阻在某種介質及流速狀態下的響應數據，以供參考。例如，熱電阻在1m/s流速的空氣中，達到90%響應的響應時間為7s。因此，如想要快速反應被測環境溫度變化，應選擇溫度響應速度快的熱電阻。
　　此外，有研究表明:響應速度的快慢還與插入深度有關。因此，熱電阻的安裝也需注意，如果熱電阻安裝不合理，可能使其溫度響應時間達到幾分鐘，從而導致測溫錯誤鬥。在用于精密氣流測量時，廠家還會(huì )在熱電阻保護套管前端開有氣流孔，通過加工手段讓溫度感應端實現更快、更準的測量目的。選型時，需根據測溫系統的響應要求進行選取。
6探頭長度、直徑、形狀、曲直
　　選取熱電阻探針的長度、直徑、形狀、曲直等因素,首先與熱電阻的安裝空間有關。一般認為，熱電阻安裝后插進被測氣體或液體的深度需大于熱電阻保護管外徑的8 ~ 10倍，除保證與被測溫場的充分接觸外，還可以盡量讓熱電阻在長度方向熱脹變形間。插入深度不足是目前實際工作現場發現的，是造成測溫不準的最常見原因之一。
　　探頭直徑的選取除與空間有關外，還與探頭受力情況及對溫度變化的響應要求有關。在帶有一定流速的流體中,探針會(huì )受到一定的側向力，探頭直徑需保證其在長期受力情況下不發生折損。但是越細的探頭靈敏度越高，在對響應速度有要求的測溫環境中，探針直徑越小越好。因此，選型中需綜合考慮這兩方面因素。此外，探針的形狀設計有時也與這兩個因索相關，如外殼設計為階梯形或錐形，這種在探針尖端將直徑減小的操作就是為了在滿足整體強度要求的情況下，實現快速響應。

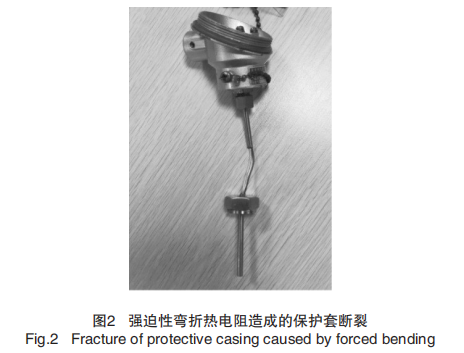

　　在彎曲的安裝空間中，目前很多制造商都直接生產有90°彎曲的貨架產品，有些制造商還生產有可彎曲探頭的熱電阻探針，但其對可彎曲的長度范圍、角度以及彎曲的最小半徑均有限制，使用者應按要求進行使用。切勿對不可彎折的探針生掰硬扭，否則極易造成熱電阻外保護殼斷裂(如圖2所示),失去保護功能。

7其他選型要點
　　除了以上要點，熱電阻的選型還有其他需要考慮的方面，但基本是可以通過要求廠家選配或后期改造實現的。例如，熱電阻探針的安裝接口，可根據整體設備的建造,選用螺紋連接、法蘭連接等連接方式;如熱電阻連接線的接頭采用直接裸端導線、音頻連接器、鏟形接線片, OIP .連接器等多種連接形式。
8結論
　　在熱電阻的選型中，使用目的、使用場所、使用環境等是決定著最終使用何種產品的主要因素。測溫范圍和精度要求是選型熱電阻時首要考慮且必須達到的要求，是選型最基本的考慮點;三線制熱電阻是目前工業生產場所最常采用的線制，而四線制是實驗室里最常用的熱電阻線制;薄膜式熱電阻的使用場所限制比較多，因此工業上線繞式熱電阻產品更多，使用范圍更廣;基體材質、保護套管材質、熱電阻響應時間、探頭幾何尺寸等都是與使用條件關系密切的要素，須按需選擇。實際上，面對如此繁多的熱電阻產品，技術人員首先應該做的就是明確自己的需求，需求越全面仔細，越容易定位目標產品，但反之，需求越簡單，可供選擇的產品也越多。
　　熱電阻本身的選型是影響整個測量系統使用性能的最重要-環，但并非唯一一環。熱電阻的安裝、接線端的連接質量，測溫電路的設計以及外引線的材質、絕緣處理等都會(huì )影響整個溫度測量系統的準確性，有時甚至會(huì )影響生產安全"。因此，整個測溫系統的最終使用效果是-一個各部件、各環節全面協調的結果，需要技術人員的全面了解和重視。
