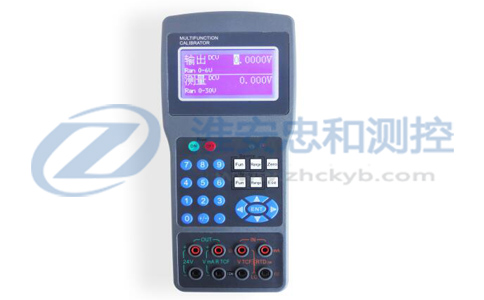

ZH-JF4型熱工寶典(亦稱多功能校驗儀或信號發生器)主要是為工業現場熱工儀表及系統的校驗維護的現場校驗標準儀表,熱工寶典提供完善而實用的功能,操作簡單。熱工寶典采用單片機作為CPU,集大規模數字轉換集成電路和大屏幕液晶顯示技術于一體,具有輸出、測量、手冊和24VDC配電功能,且四項功能可同時工作,同屏顯示輸出和測量值以及對應的ITS-90 標準值(熱電阻和熱電偶)。熱工寶典并配備超大容量可充電電池,攜帶方便,能方便地完成工業現場熱工儀表(傳感器、變送器、顯示儀表、控制系統)的檢修、校驗。
一、ZH-JF4型熱工寶典使用特點:
■ 小巧、便于攜帶和手持。
■ 堅固、可靠,背面的支撐架和掛鉤孔適合現場使用。
■ 大顯示屏,測量、輸出可同時顯示。
■ 電壓、電流、電阻的測量和電壓、電流的輸出。
■ 8 種熱電偶(K 、E 、T 、J 、S 、R 、N 、B)的測量和輸出,2 種熱電阻(PT100 、Cu50)的測量。
■ 熱工寶典熱電偶、熱電阻的測量輸出具有ITS-90國際標準毫伏、電阻值對應顯示。
■ 電壓和電流測量可顯示百分比。
■ 熱電偶測量、輸出具有自動或手動補償功能。
■ 輸出值的輸入采用多種方式。
■ 熱工寶典可實現電阻值與溫度值、毫伏值與溫度值的快速互查。
■ 熱工寶典內置大容量充電電池,充電一次可連續工作5~7 小時(與工作狀況相關)。
■ 大屏幕液晶帶背光顯示,中文菜單操作。
■ 按鍵聲音和背光可控制,并能才每次開機時保持上次最后設置的狀態。
二、ZH-JF4型熱工寶典技術參數:
2.1 直流信號輸入:
測 量 |
||
功 能 |
量 程 |
精 度 |
DCV |
0~35V |
± 0.1%FS |
DCmV |
0~100mV |
± 0.05%FS |
DCmA |
0~35mA |
± 0.05%FS |
RTD |
2 種 |
± 0.1%FS |
TC |
K 、 T 、 E 、 J 、 N |
± 0.1%FS |
R 、 S 、 B |
± 0.2%FS |
|
F |
0.0~5000Hz |
± 0.2Hz |
輸 出 |
||
功 能 |
量 程 |
精 度 |
DCV |
0~5V |
± 0.05%FS |
DCmV |
0~100mV |
± 0.05%FS |
DcmA |
0~24mA |
± 0.05%FS |
TC |
K 、 T 、 E 、 J 、 N |
± 0.1%FS |
R 、 S 、 B |
± 0.2%FS |
|
Hz |
0~1000Hz |
± 1Hz |
0~5.00KHz |
± 0.02KHz |
2.3 性能指標:
工作溫度:-10~50 ℃
貯存溫度:-27~70 ℃
外形尺寸:mm
L×W1(W2)×H 237×131(95)×45
外形尺寸:mm(新款尺寸)
L×W1×H235×105×50
參數 |
范圍 |
量程 |
精度 |
分辨率 |
備注 |
直流電壓 |
100mV |
0~99.999mV |
±(0.03%+10μV) |
1μV |
輸出電阻:約5Ω |
6V |
0~6.0000V |
±(0.03%+0.5mV) |
0.1mV |
輸出電阻:約100Ω |
|
直流電流 |
20mA |
0~24.000mA |
±(0.03%+3μA) |
1μA |
最大負載:500Ω |
20mA Sink |
1~24.000mA |
±(0.05%+3μA) |
1μA |
最大負荷:24V |
|
電阻 |
500Ω |
10.0~510.0Ω |
±(0.1%+0.1Ω) |
0.1Ω |
激勵電流:1~5mA |
TC |
K |
0.0~1372.0℃ |
±(0.03%+0.5℃) |
0.1℃ |
熱電偶信號發生精度不包括冷端補償傳感器精度 |
E |
0.0~1000.0℃ |
±(0.03%+0.4℃) |
|||
J |
0.0~1200.0℃ |
±(0.03%+0.4℃) |
|||
T |
0.0~400.0℃ |
±(0.03%+0.5℃) |
|||
N |
0.0~1300.0℃ |
±(0.03%+0.5℃) |
|||
We3-25 |
0.0~2300.0℃ |
±(0.03%+1.2℃) |
|||
R |
0.0~1768.0℃ |
±(0.03%+2℃) |
|||
S |
0.0~1768.0℃ |
±(0.03%+2℃) |
|||
B |
0.0~1820.0℃ |
±(0.03%+1.5℃) |
|||
頻率 |
1000Hz |
0~1000Hz |
±1Hz |
1Hz |
輸出電壓+5V±10% |
5KHz |
0.00~5.0KHz |
±0.01KHz |
0.01KHz |
||
環路供電 |
|
|
24V±2V |
|
最大電流:22mA |
參數 |
范圍 |
量程 |
精度 |
分辨率 |
備注 |
直流電壓 |
100mV |
-99.999~+99.999mV |
±(0.03%+50μV) |
10μV |
輸入電阻≥1000KΩ或者更大 |
30V |
-30.000~+30.000V |
±(0.03%+5mV) |
1mV |
||
直流電流 |
30mA |
-30.000~+30.000mA |
±(0.03%+4μA) |
1μA |
輸入電阻:約≤25Ω |
頻率 |
5KHz |
0.0~5000.0Hz |
±(0.1%+2dgt) |
0.1Hz |
最大輸入:30V |
TC |
K |
-50.0~1372.0℃ |
±(0.03%+1.5℃) |
0.1℃ |
支持手/自動冷端補償 |
E |
-50.0~1000.0℃ |
||||
J |
-50.0~1200.0℃ |
||||
T |
-50.0~400.0℃ |
||||
N |
-50.0~1300.0℃ |
||||
We3-25 |
-50.0~2300.0℃ |
||||
R |
-50.0~1768.0℃ |
±(0.05%+2℃)≥600.0℃ |
|||
S |
-50.0~1768.0℃ |
||||
B |
-50.0~1820.0℃ |
||||
RTD |
Cu50 |
-50~150℃ |
±(0.03%+0.3℃) |
0.1℃ |
支持二/三線制測量 |
PT100 |
-200~850℃ |
操作環境:
環境溫度和濕度
環境溫度:0~40℃環境濕度:20~80%RH(不結露)
注意事項:
請勿在以下場所使用:
1.陽光直射或者靠近熱源的場所
2.有大量機械振動的場所
3.靠近高壓設備或者電源線等噪聲源的場所
4.靠近強磁場源的場所
5.有油煙、蒸汽、粉塵或者腐蝕性氣體發場所
6.因可燃性氣體的存在而有可能導致火災或者爆炸性危險的場所
7.不平穩的場合
熱工寶典價格:2800.00元 具體聯系公司業務人員。
